Giàn giáo Ringlock và bản vẽ giáo đĩa

Giải pháp chống sàn hiệu quả với giàn giáo Ringlock: phục vụ công trình lớn với loại giàn giáo hiện đại. Như bạn đã biết Giàn giáo Ringlock tại Đà Nẵng cũng như Sài Gòn hay Hà Nội chúng được biết đến với tên gọi giàn giáo đĩa. Hiện nay loại giàn giáo cao cấp này được xem là một trong những phương án chống đỡ sàn phổ biến và cực kỳ hiệu quả tại các dự án xây dựng hiện đại. Hệ thống này được ứng dụng rộng rãi từ nhà cao tầng, công trình cầu đường đến những hạng mục có kết cấu phức tạp, yêu cầu nghiêm ngặt về sức chống đỡ và sự an toàn cao nhất.

Khám phá hệ giàn giáo Ringlock với liên kết đĩa bát đột phá: chịu lực siêu bền, lắp dựng nhanh chóng và là chuẩn mực an toàn mới cho xây dựng.

So với các loại giàn giáo truyền thống như giáo khung H - giàn tiệp, Ringlock tạo nên sự khác biệt rõ rệt nhờ tốc độ dựng lắp nhanh, năng lực chịu tải tốt và mang lại sự gọn gàng, chuyên nghiệp cho toàn bộ khu vực thi công.

Cấu tạo nổi bật của giàn giáo Ringlock

Hệ giàn giáo Ringlock bao gồm nhiều cấu kiện chủ yếu được kết nối chắc chắn với nhau thông qua hệ thống mối liên kết dạng đĩa bát đặc trưng. Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp tạo thành kết cấu chống đỡ ổn định.

• Cây giáo (Thanh chống đứng): Đây là cấu kiện chịu tải trọng chính theo phương đứng, thường được sản xuất từ thép có cường độ cao. Dọc theo thân cây giáo, các đĩa thép dạng bát giác được hàn cố định với khoảng cách đều nhau, phổ biến khoảng 500 mm hoặc có thể điều chỉnh theo yêu cầu. Trên đĩa được bố trí các rãnh nhằm phục vụ việc liên kết với hệ thanh giằng.

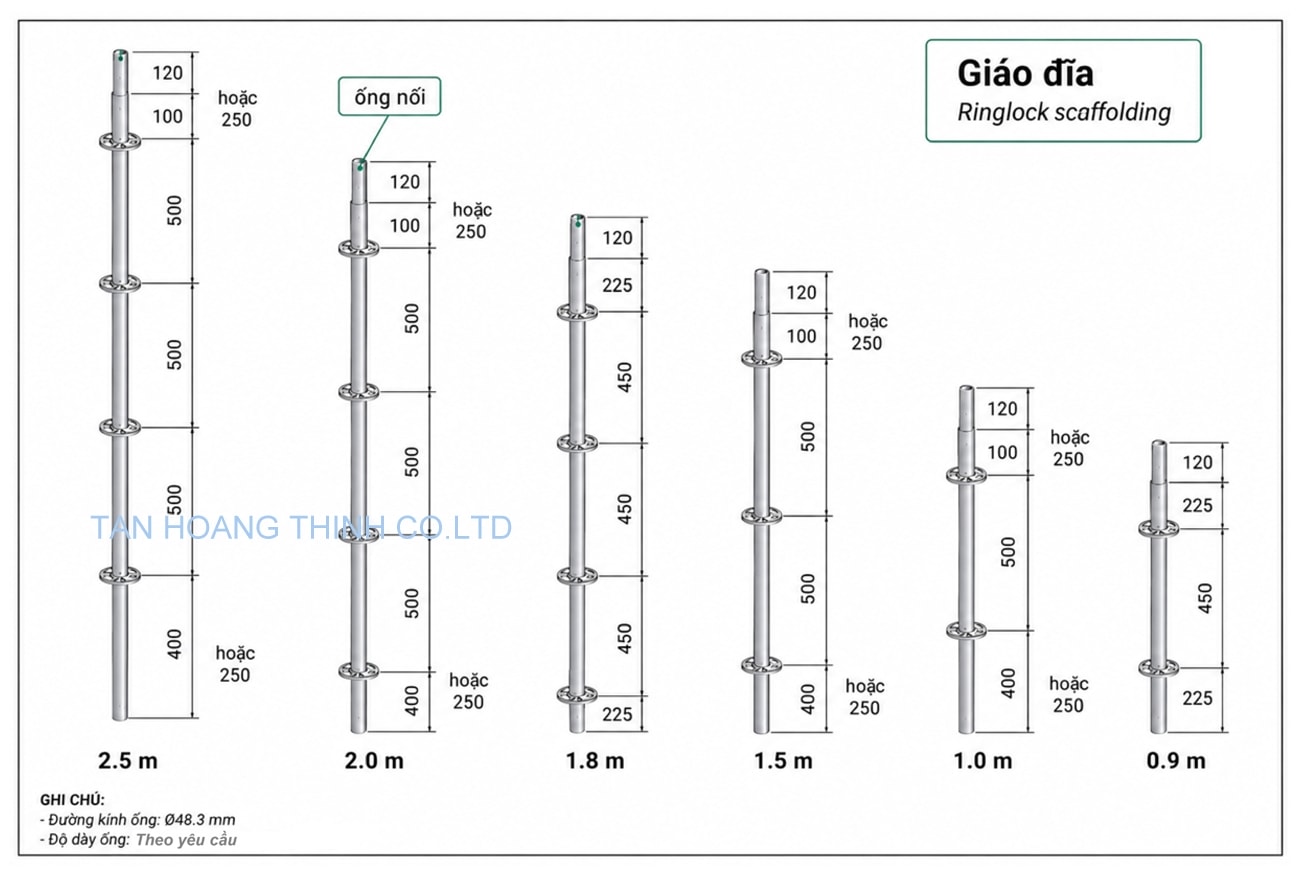

Bản vẽ giàn giáo đĩa ringlock có đầu nối chuẩn chịu lực cao

• Thanh giằng ngang: Bộ phận này có chức năng nối các cây giáo đứng thành một hệ thống thống nhất, từ đó hình thành bộ khung không gian chắc chắn. Phần hai đầu thanh giằng được gắn các nêm hay tai giằng bằng thép đúc liền khối, có thiết kế vừa khít với đĩa bát để tạo liên kết ổn định.
• Thanh giằng chéo: Có tác dụng gia tăng độ cứng tổng thể cũng như hạn chế hiện tượng xoắn, biến dạng của khung giàn giáo. Nhờ đó, hệ thống duy trì được trạng thái ổn định và giảm nguy cơ xê dịch khi phải chịu tải trọng lớn.
• Kích đầu và kích chân (Kích tăng): Được sử dụng nhằm điều chỉnh cao độ và cân chỉnh hệ thống chống đỡ, giúp tải trọng được phân bổ tương đối đồng đều và kết cấu đứng vững trên nhiều dạng bề mặt thi công khác nhau.
• Mâm giàn giáo (Sàn thao tác) và thang leo: Các phụ kiện này hỗ trợ công nhân lên xuống, di chuyển và thực hiện công việc trên cao, đồng thời góp phần tạo môi trường làm việc thuận tiện và an toàn hơn.

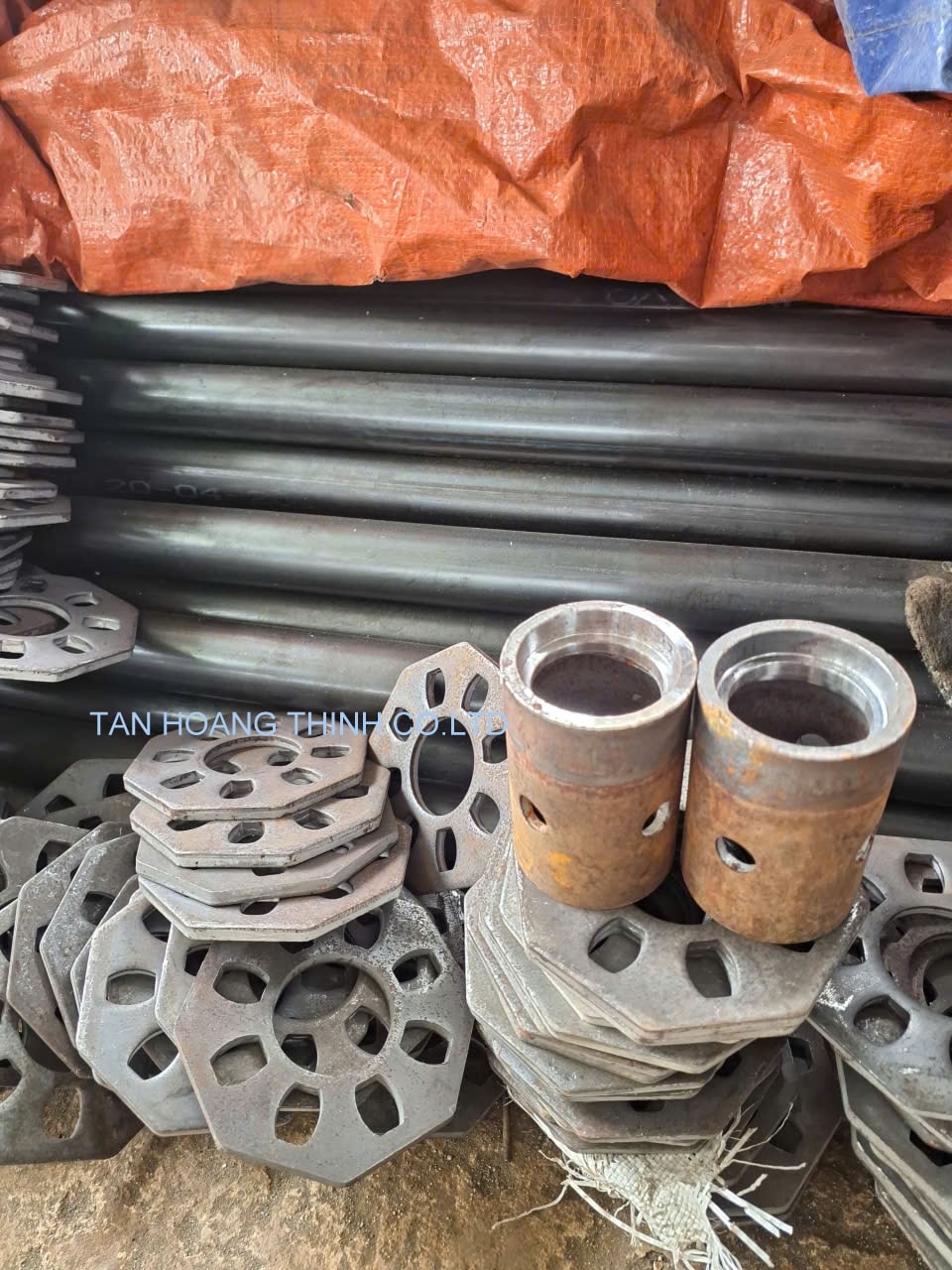

Gia công cung cấp giàn giáo Ringlock và phụ kiện giáo đĩa tại Đà Nẵng

Bản vẽ cây giáo Ringlock trong thi công công trình

Bản vẽ kỹ thuật cây giáo Ringlock cùng với hồ sơ biện pháp thi công tổng thể giữ vai trò quan trọng trong việc kiểm soát an toàn, xác định phương án lắp dựng và hạn chế phát sinh chi phí vật tư. Khi kỹ sư hoặc đơn vị thi công xem xét bản vẽ cây giáo Ringlock, cần kiểm tra kỹ một số thông số kỹ thuật chủ yếu như sau:

• Kích thước chiều dài danh định: Trên thị trường hiện có nhiều kích thước cây giáo Ringlock thông dụng như 1.0 m, 1.5 m, 2.0 m, 2.5 m và 3.0 m. Việc xác định chiều dài hoặc chiều cao cây chống cần dựa trên cao độ tầng sàn và phạm vi cần chống đỡ của từng hạng mục.
• Độ dày thép (Độ dày ống): Ống thép sử dụng để chế tạo cây giáo thường có đường kính D48 hoặc D42, với chiều dày phổ biến nằm trong khoảng 2.0 mm – 3.2 mm. Các thông tin này thường được thể hiện cụ thể trên bản vẽ, giúp kỹ sư có cơ sở kiểm tra khả năng chịu tải và giới hạn làm việc của hệ thống.
• Khoảng cách giữa các đĩa bát (Node point): Khoảng cách tiêu chuẩn giữa các điểm liên kết trên cây giáo thường vào khoảng 500 mm. Cách bố trí này cho phép thanh giằng ngang được lắp đặt linh hoạt theo nhiều cao độ dầm và sàn khác nhau, phù hợp với đặc điểm của từng công trình.
• Chi tiết cấu tạo đĩa bát (Bát giác): Bản vẽ cấu tạo sẽ thể hiện cụ thể vị trí, kích thước và góc của các rãnh liên kết trên đĩa. Thông thường, đĩa có 4 lỗ lớn kết hợp 4 lỗ nhỏ, cho phép kết nối thanh giằng theo 4 hoặc 8 phương, tạo nên không gian thi công rộng, thông thoáng và thuận tiện.

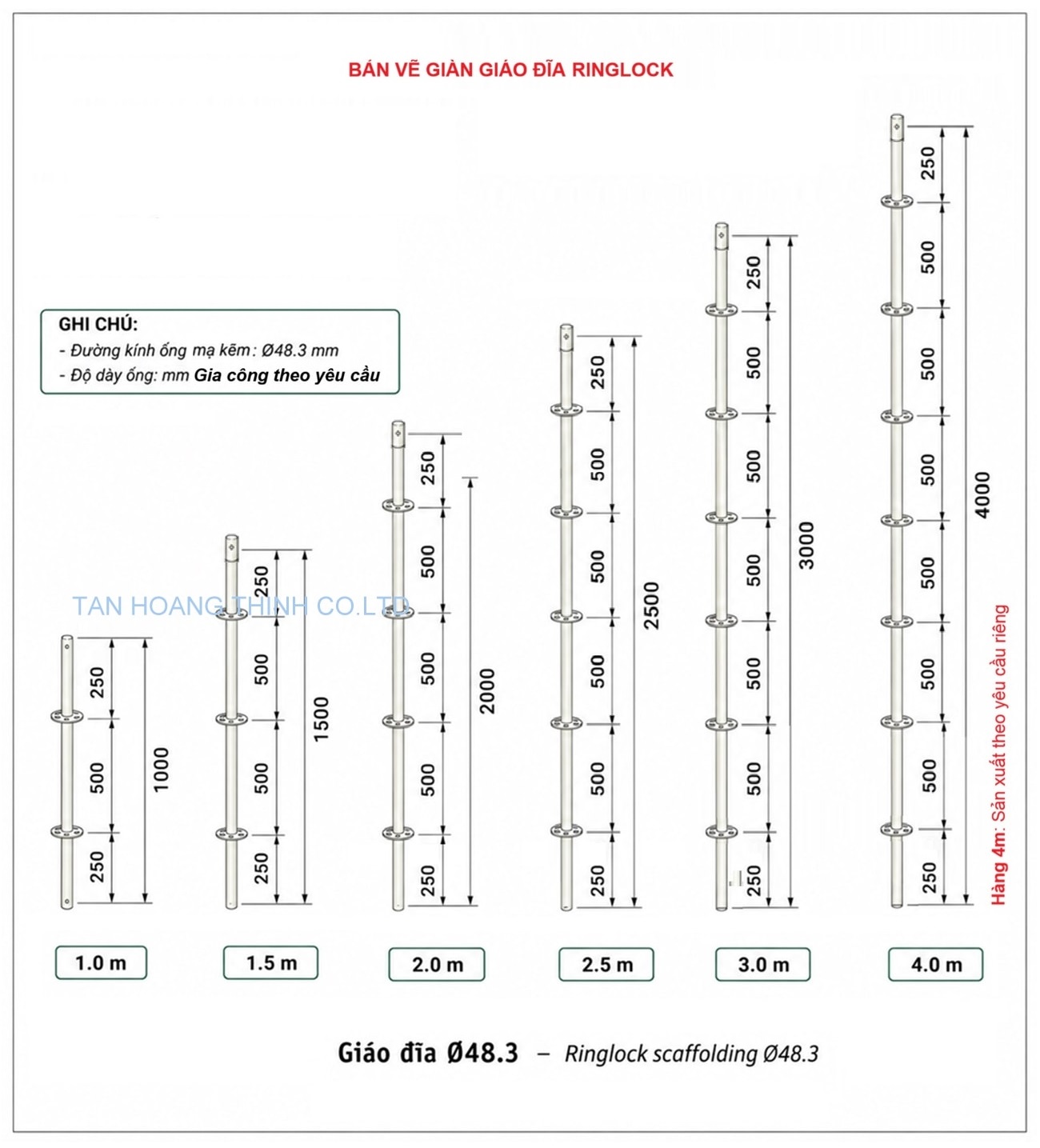

Bản vẽ giáo đĩa ringlock có loại thiết kế đặc biệt cao 4m.

Những ưu thế nổi bật của hệ giàn giáo Ringlock

• Năng lực chịu tải cao: Nhờ cơ chế liên kết giữa đĩa bát và chốt nêm chắc chắn, tải trọng tác động có thể được truyền qua khu vực mối nối một cách ổn định, đồng thời hạn chế hiện tượng rung động và lung lay. So với một số hệ thống như giàn giáo nêm hoặc giàn giáo chữ H truyền thống, Ringlock có khả năng đáp ứng tốt các yêu cầu về tải trọng tĩnh và tải trọng động trong nhiều điều kiện thi công.
• Giảm nhân công, rút ngắn thời gian: Công tác lắp đặt và tháo dỡ Ringlock có thể được thực hiện nhanh chóng nhờ cơ chế liên kết bằng nêm tương đối đơn giản. Người thi công chủ yếu sử dụng búa để đóng cố định chốt nêm, qua đó giảm sự phụ thuộc vào nhiều loại phụ kiện rời như cùm, kẹp.
• Khai thác tối đa mặt bằng thi công: So với một số phương án chống đỡ khác, hệ thống Ringlock có thể giảm số lượng cây chống phụ, từ đó tạo thêm khoảng trống phía dưới sàn. Điều này giúp quá trình vận chuyển vật tư, bố trí nhân lực, lắp đặt cốp pha và tiến hành đổ bê tông trở nên thuận tiện, khoa học hơn.

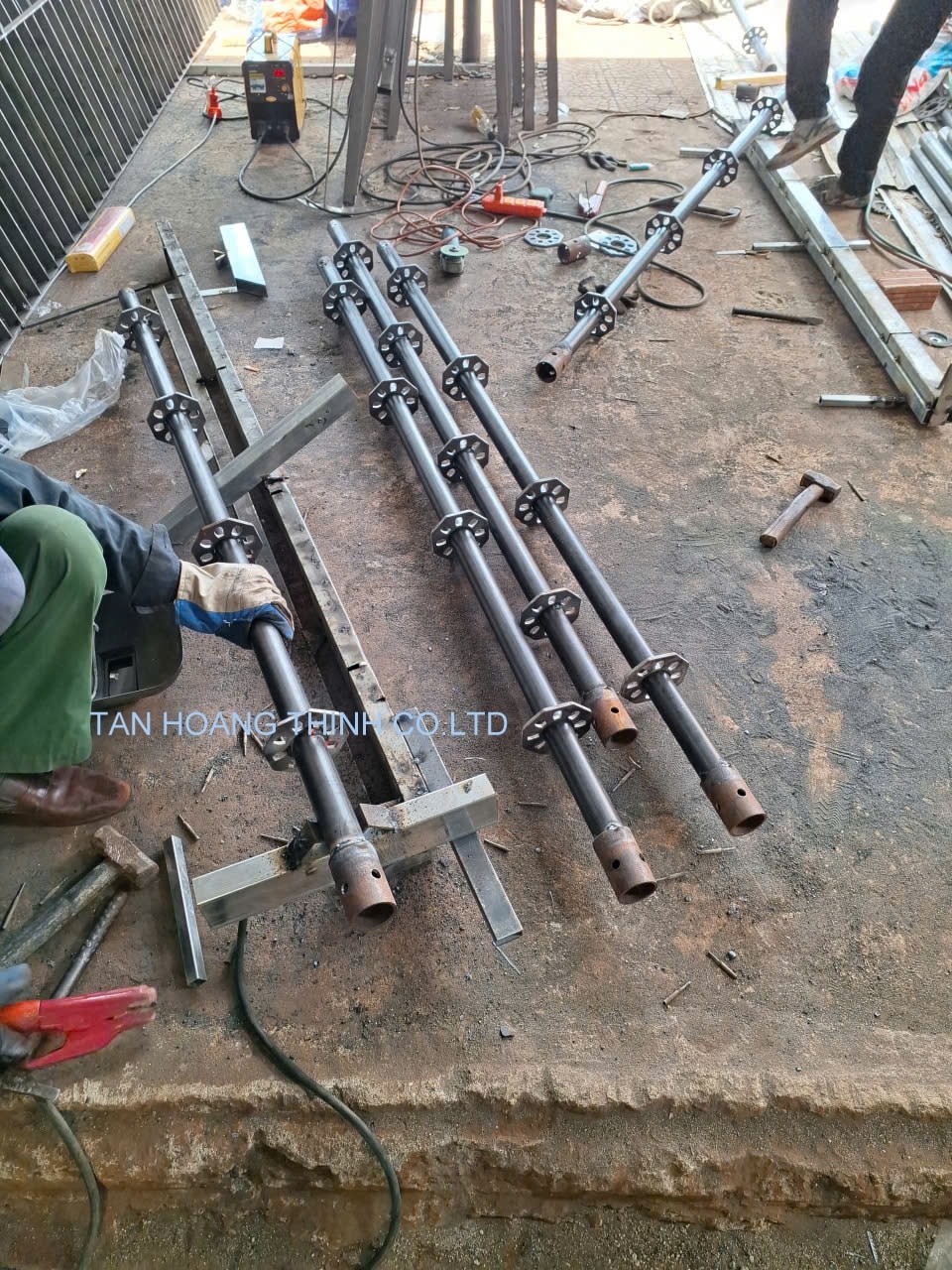

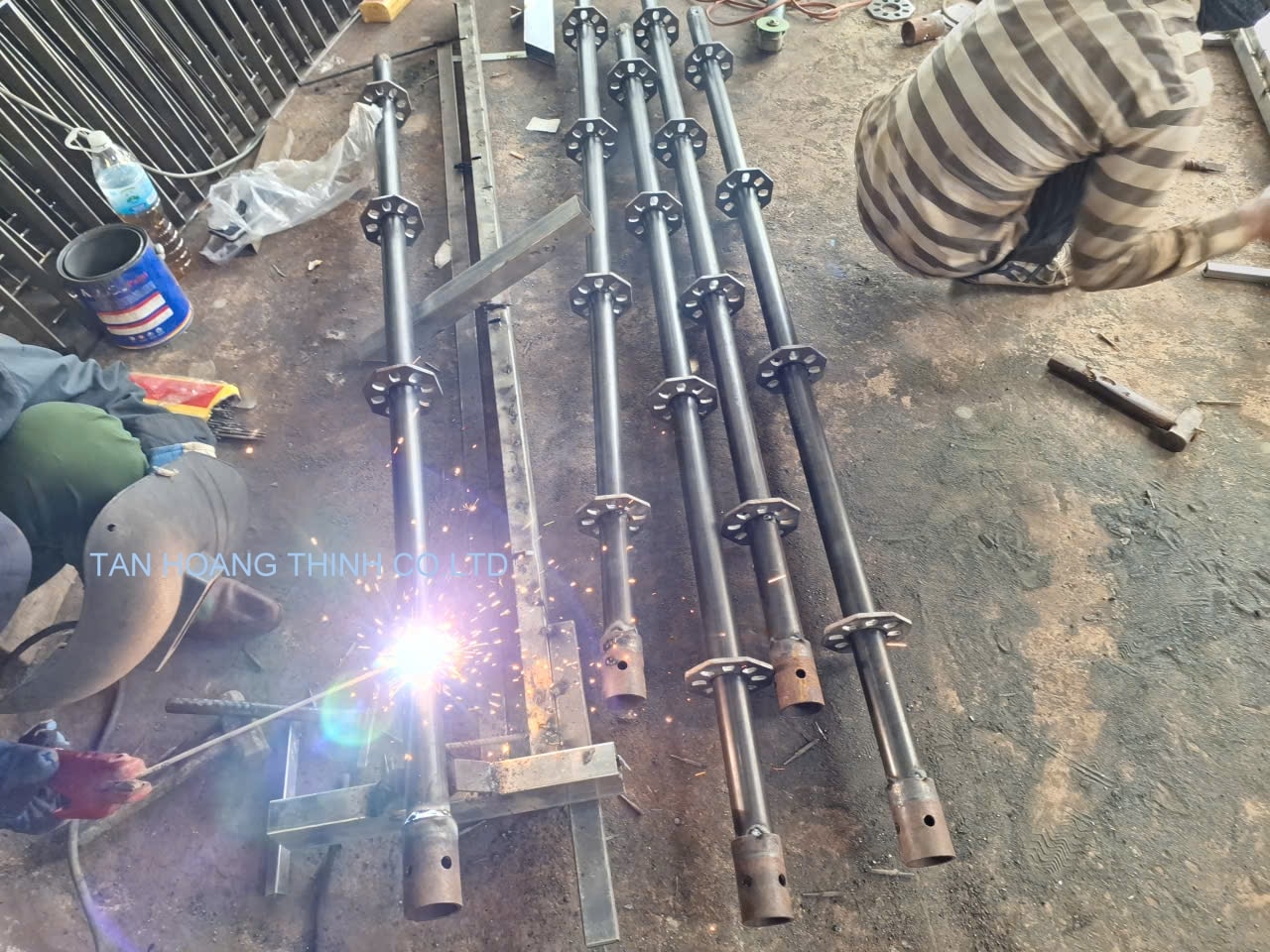

Hình ảnh Tan Hoang Thinh Co,ltd gia công giàn giáo đĩa D49 dày 3,2 ly tại đà nẵng

• Độ chắc chắn và thời gian sử dụng lâu dài: Nhiều cấu kiện Ringlock được mạ kẽm nhúng nóng trên toàn bộ bề mặt, giúp nâng cao khả năng chống oxy hóa và hạn chế ăn mòn trong điều kiện môi trường khắc nghiệt. Nhờ độ bền tốt, thiết bị có thể được thu hồi, tái sử dụng qua nhiều dự án, góp phần giảm chi phí đầu tư dài hạn.

Ứng dụng thực tế của giàn giáo Ringlock

Nhờ sở hữu nhiều đặc điểm kỹ thuật nổi bật và khả năng chống đỡ linh hoạt, giàn giáo Ringlock được ưu tiên sử dụng tại những dự án có yêu cầu cao về an toàn kết cấu và độ ổn định trong quá trình thi công. Một số ứng dụng tiêu biểu có thể kể đến như chống sàn bê tông nhịp lớn, tải trọng cao, thi công dầm cầu vượt, công trình ngầm, cao ốc văn phòng, trung tâm thương mại và các nhà máy, nhà xưởng công nghiệp có quy mô lớn.

Việc đầu tư hệ thống giàn giáo Ringlock chất lượng, kết hợp với bản vẽ kỹ thuật và phương án thi công được tính toán chính xác, sẽ giúp nhà thầu nâng cao hiệu quả sử dụng vật tư, rút ngắn tiến độ, kiểm soát chi phí và cải thiện chất lượng tổng thể của dự án. Đây cũng là một trong những yếu tố quan trọng giúp doanh nghiệp xây dựng tạo dựng hình ảnh chuyên nghiệp và củng cố uy tín trên thị trường.

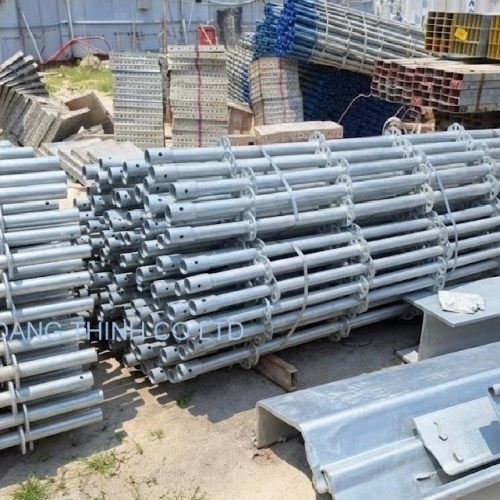

Tan Hoang Thinh Co.Ltd gia công cung cấp Giáo Đĩa uy tín, chất lượng cao.
Bạn đang cần giàn giáo Ringlock tại Đà Nẵng và các tỉnh miền trung với sản phẩm vượt trội (vd dày 2.8-3.2mm).
Liên hệ hotline 0947672333 để được tư vấn nhanh nhất nhé.
