Phụ kiện đĩa giàn giáo Ringlock

Như chúng ta đã biết, Giàn giáo Ringlock là hệ giàn giáo hiện đại, chắc chắn, an toàn, lắp dựng nhanh. Sản phẩm được ứng dụng rộng rãi trong thi công sàn bê tông, nhà cao tầng, cầu đường và nhà xưởng. Đĩa ring trong hệ giáo ringlock-giáo đĩa (hay còn được biết đến với tên phụ kiện giàn giáo đĩa ringlock, đĩa hoa thị, đĩa bát giác) có độ dày 7,5–8mm là một bộ phận phụ trợ quan trọng trong hệ thống giàn giáo Ringlock (giàn giáo đĩa). Linh kiện này giữ vai trò then chốt trong việc tạo thành khung kết cấu và đảm bảo khả năng chịu tải cho hệ thống chống đỡ công trình.

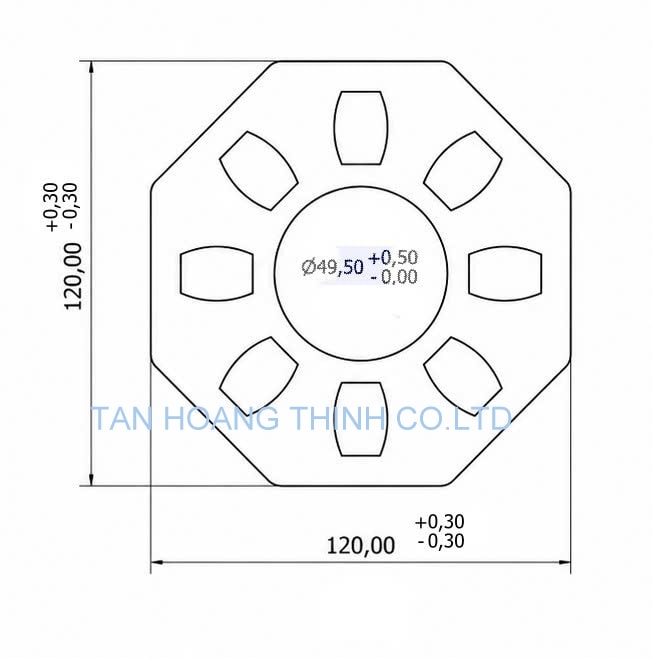

bản vẽ dĩa bát giác, đĩa ring 8 lỗ, thông số đĩa ring, đĩa ring giàn giáo

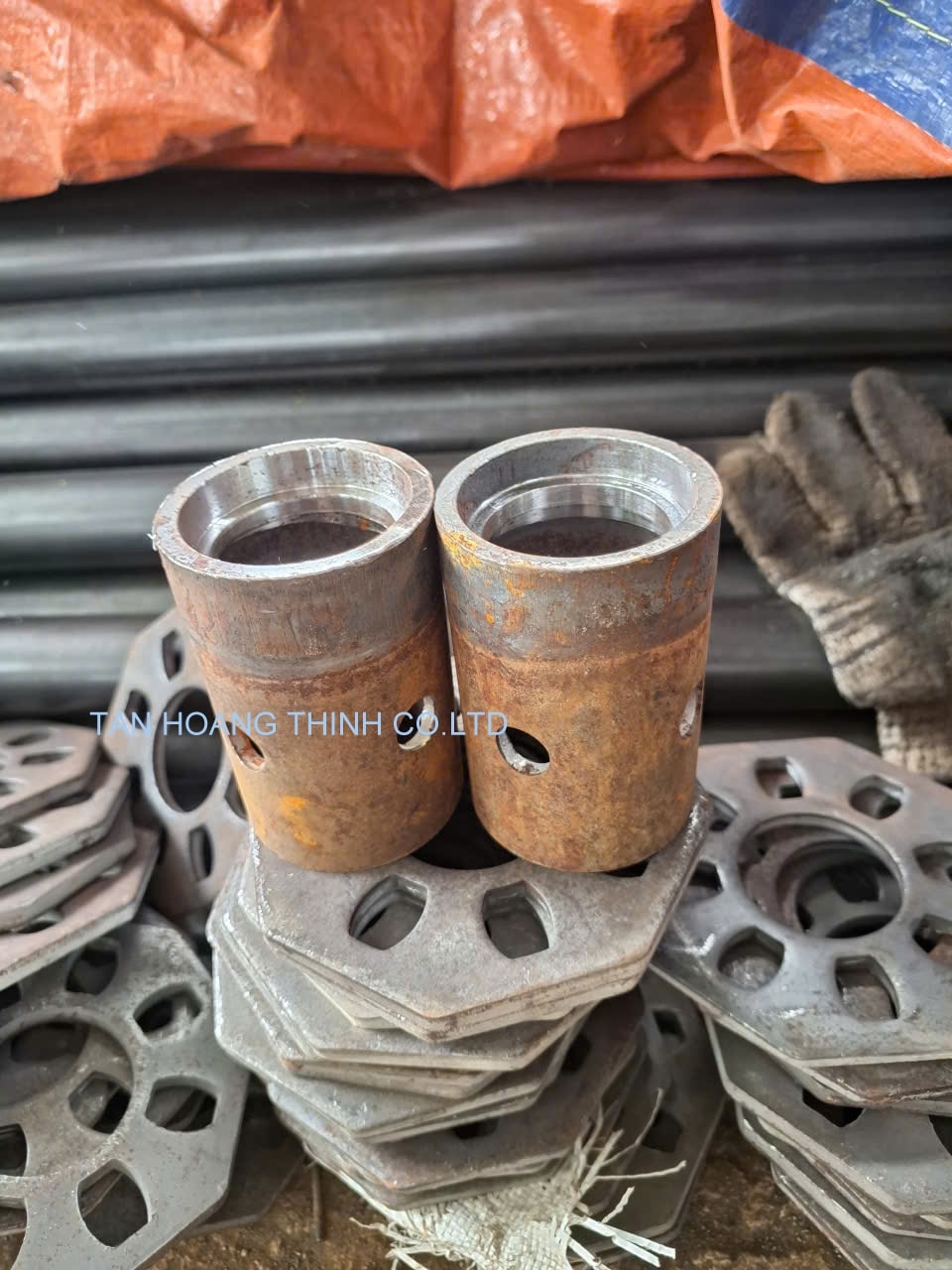

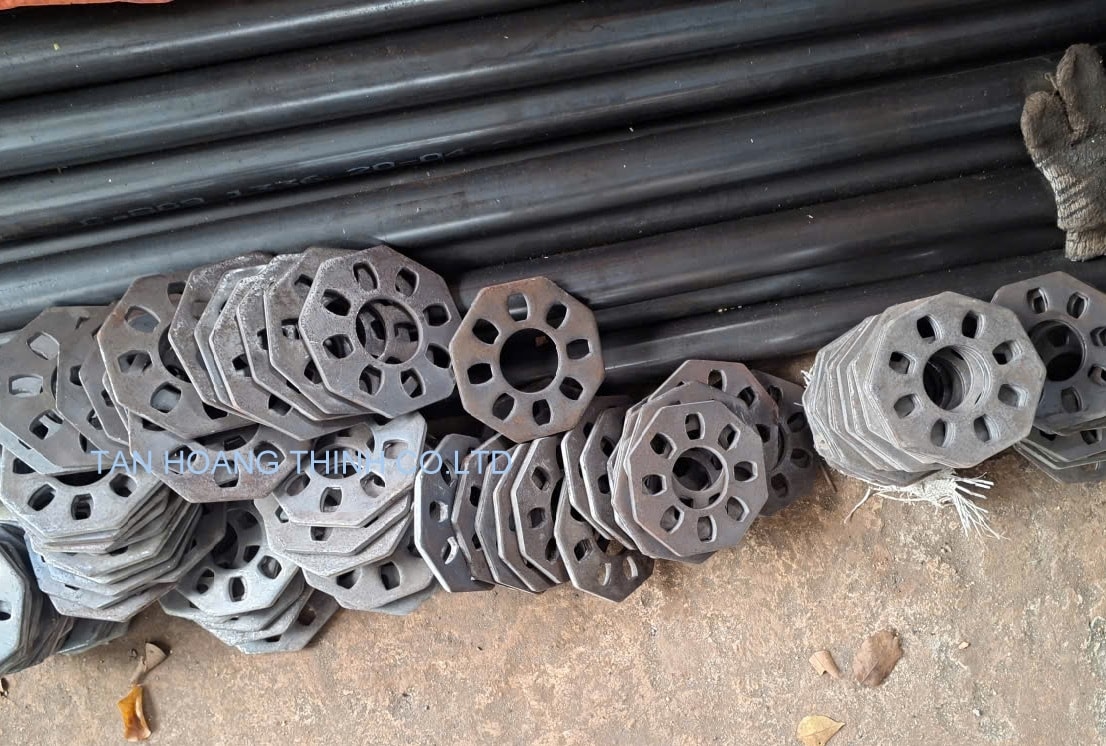

Cấu tạo của dĩa ringlock và đặc điểm kỹ thuật loại phụ kiện thép tấm bát giác

Hình dạng: Thông thường được chế tạo theo kiểu đĩa bát giác (8 cạnh) hoặc đĩa tròn với các lỗ kỹ thuật phân bố đồng đều xung quanh. Dòng sản phẩm phổ biến là đĩa 8 lỗ (bao gồm lỗ lớn và lỗ nhỏ xen kẽ) nhằm kết nối với các thanh giằng ngang và giằng chéo.
Độ dày: Mức tiêu chuẩn dao động từ 7.5mm đến 8mm. Đây được xem là độ dày phù hợp nhất, giúp duy trì độ cứng chắc, khả năng chịu lực cao nhưng không khiến trọng lượng tổng thể của cây chống đứng tăng lên quá lớn.
Kích thước lỗ tâm: Đường kính bên trong nằm trong khoảng 49.2mm đến 49.75mm, được thiết kế để ôm sát và vừa vặn với ống thép trụ chống đứng tiêu chuẩn (thông thường sử dụng ống D49).

Chất liệu và gia công: Sản phẩm được chế tạo từ các loại thép có khả năng chịu lực tốt như CT3, SS400 (tương đương tiêu chuẩn Q235 hoặc Q345). Phụ kiện được dập tạo hình nguyên khối bằng công nghệ thủy lực hiện đại, tiếp đó có thể xử lý bề mặt bằng sơn dầu, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng nhằm hạn chế ăn mòn trong điều kiện công trường khắc nghiệt.

Vai trò và chức năng phụ kiện đĩa bát giác ringlock trong hệ giàn giáo

Tạo liên kết đa chiều nhiều phương: Đĩa ring 7,5–8mm được hàn cố định dọc theo thân cây chống đứng tại các khoảng cách tiêu chuẩn (thường từ 0.5m đến 1m tùy theo thiết kế). Mỗi đĩa có khả năng kết nối đồng thời 2 đến 4 hướng và giằng chéo thông qua đầu giằng và chốt nêm, hình thành một kết cấu không gian ba chiều chắc chắn.
Truyền lực và chịu tải trọng lớn: Với cơ chế khóa nêm chắc chắn giữa đầu giằng và đĩa bát, lực tác động từ sàn thao tác hoặc tải trọng bê tông được phân bổ đồng đều qua các mối liên kết, giảm thiểu tối đa tình trạng trượt, rung lắc hoặc xoắn vặn khung giàn giáo.
Tiết kiệm thời gian, rút ngắn tiến độ thi công: Việc sử dụng đĩa ring giúp người lao động lắp dựng hoặc tháo dỡ hệ thống giàn giáo nhanh chóng chỉ bằng một vài thao tác đóng chốt bằng búa, không cần sử dụng quá nhiều phụ kiện rời hoặc bu-lông có cấu tạo phức tạp.

Ứng dụng của phụ kiện ringlock trong thi công

Phụ kiện đĩa ring dày 7,5–8mm chủ yếu được sử dụng trong các hệ giàn giáo phục vụ thi công sàn bê tông cốt thép, chống đà biên, chống sàn nhà cao tầng, cầu đường, nhà xưởng công nghiệp và những kết cấu công trình yêu cầu mức độ an toàn cao tải trọng cực lớn. Với ống thép D49 độ dày đa dạng như 1,8li, 2li, 2,5li, 3li, 3,2li..., phụ kiện có thể đáp ứng tốt các công trình từ dân dụng đến công nghiệp quy mô vừa và lớn, đồng thời đảm bảo thời gian sử dụng lâu dài và khả năng tái sử dụng hiệu quả qua nhiều công trình khác nhau.

Tan Hoang Thinh Co.Ltd công ty gia công cung cấp Giàn giáo Đĩa và phụ kiện
Bạn đang cần giàn giáo Ringlock cũng như phụ kiện ringlock tại Đà Nẵng và các tỉnh miền trung với sản phẩm Chất Lượng Cao xin liên hệ hotline ngay bên dưới.
Liên hệ hotline 0947672333 để được tư vấn nhanh nhất nhé.
