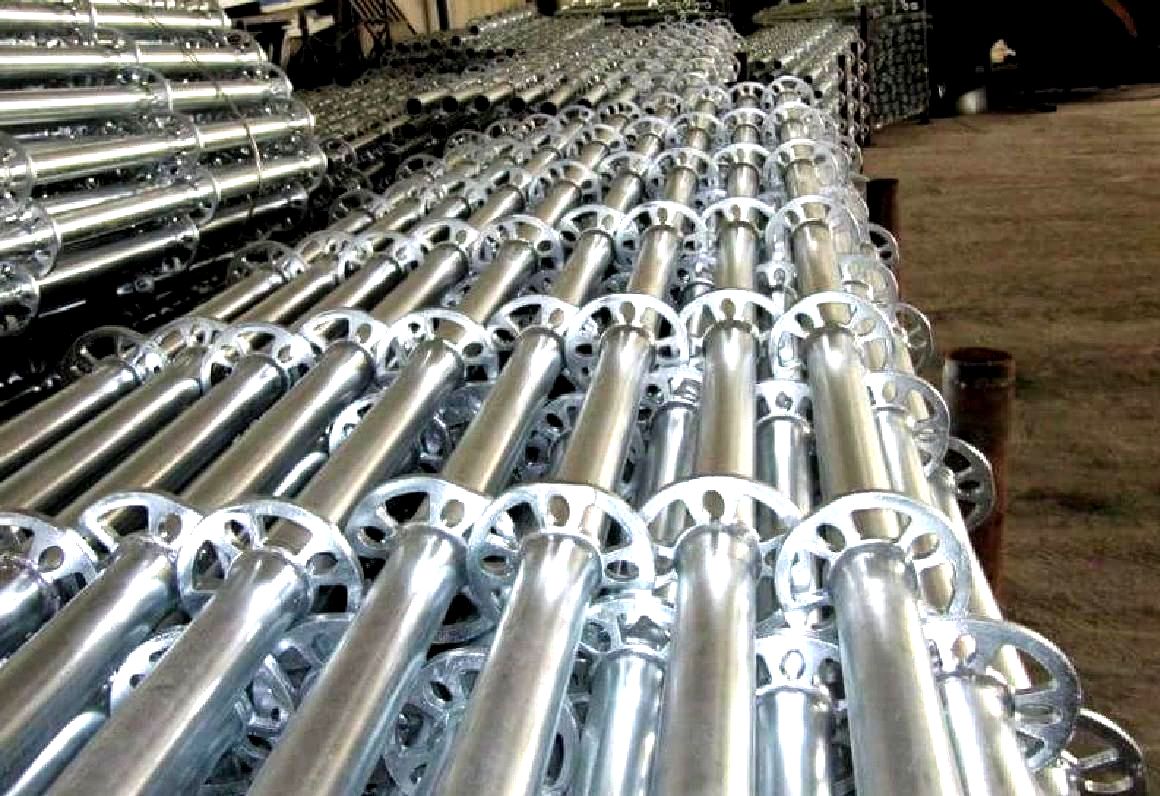

Giàn giáo đĩa Ringlock

Giàn giáo hiện đại "Giàn giáo đĩa Ringlock" thực chất là tên gọi phổ biến của hệ thống giàn giáo Ringlock (hoặc giàn giáo bát giác), một thiết bị giàn giáo hiện đại và thường xuyên xuất hiện trong ngành xây dựng. Cụm từ “giàn giáo đĩa” bắt nguồn từ đặc điểm cấu tạo của nó, với các đĩa Ringlock (còn được gọi là hoa thị) được gắn cố định trên các thanh chống trụ.

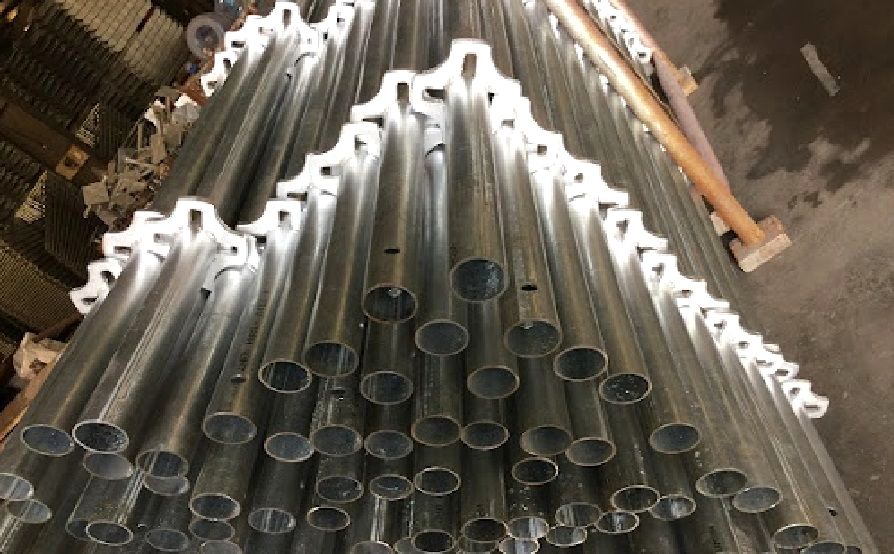

Gia công giàn giáo đĩa Ringlock Đà Nẵng, giàn giáo xây dựng, giàn giáo đĩa đà nẵng

Bài viết này là giới thiệu chi tiết cụ thể về hệ giàn giáo Ringlock – giàn giáo đĩa:

Giàn giáo đĩa Ringlock là hệ giàn giáo hiện đại, sử dụng các đĩa hoa thị hàn cố định trên cây chống đứng để liên kết chắc chắn với các thanh giằng ngang và giằng chéo. Hệ giàn giáo này nổi bật với độ an toàn cao, khả năng chịu tải lớn, dễ lắp dựng, tháo dỡ nhanh và phù hợp với nhiều loại công trình xây dựng khác nhau.

1. Ứng dụng giàn giáo Ringlock:

Giàn giáo Ringlock được dùng trong nhiều loại dự án đa dạng nhờ linh hoạt, chịu tải cao và an toàn vượt trội:
Công trình cao tầng như văn phòng, khách sạn, chung cư
Cầu, dầm, hầm, đường cao tốc
Nhà máy, công trình công nghiệp
Tòa nhà, sân bay, công trình lớn
Chống dầm sàn bê tông
Lắp dựng sân khấu, sự kiện
Làm kệ, giá chứa tạm thời

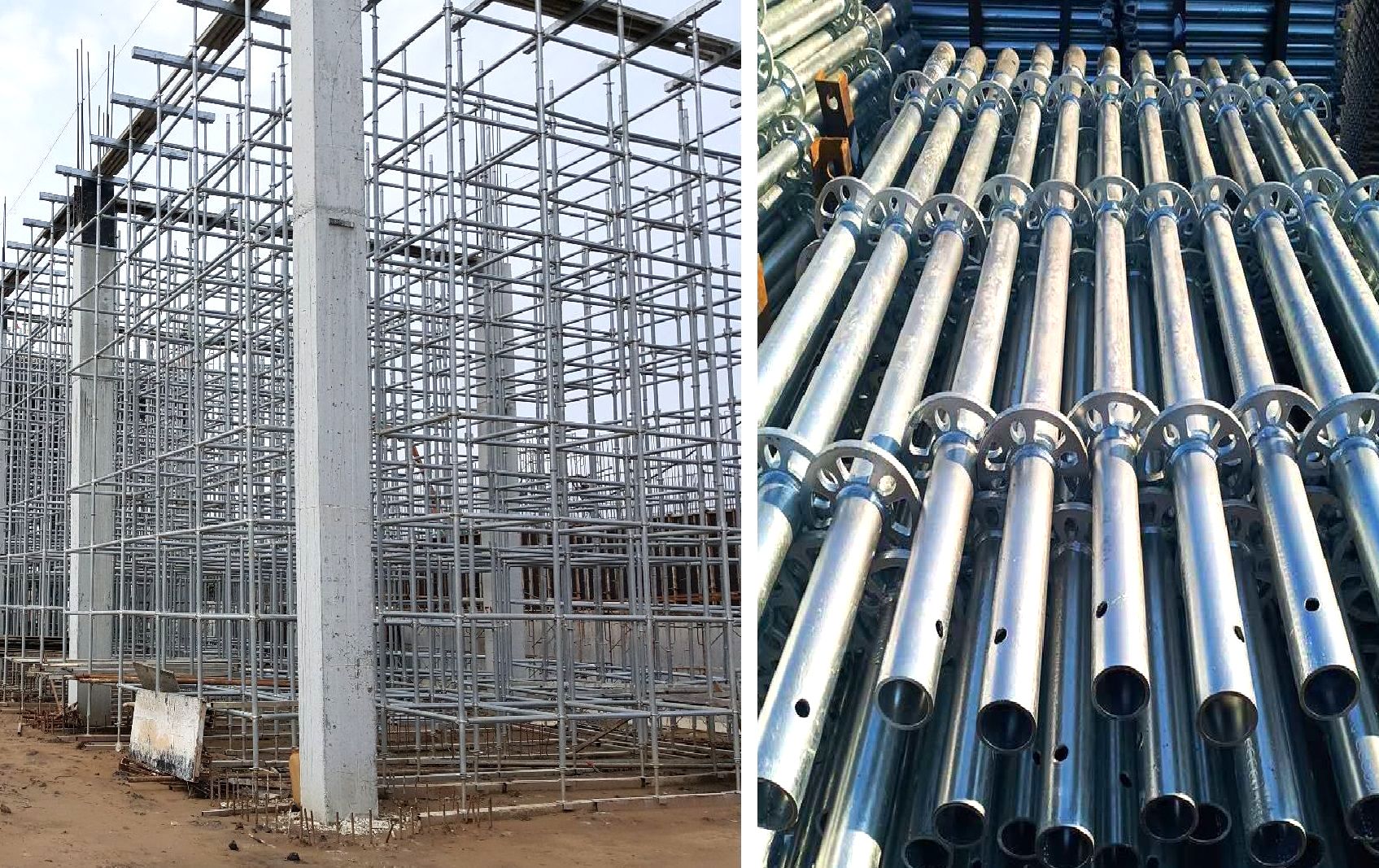

Gia công cung cấp giàn giáo đĩa ring-lock đà nẵng

2. Cấu tạo đầy đủ của giàn giáo Ringlock:

Hệ giàn giáo Ringlock được ghép từ nhiều bộ phận quan trọng, liên kết chặt chẽ để tạo nên kết cấu vững chắc và an toàn:
Cây chống đứng (Standard):
Là phần chịu tải chủ đạo của toàn bộ hệ thống, thường sử dụng ống thép mạ kẽm hoặc nhúng nóng.
Có nhiều độ dài đa dạng (ví dụ: 1m, 1,5m, 2m, 2,5m, 3m, 4m).
Độ dày ống thép dao động từ 1.8mm đến 2,5mm (theo tiêu chuẩn quốc tế cao hơn: 2mm - 3mm có nơi yêu cầu dày đến 4ly).
Trên thân ống chống, mỗi khoảng 500mm sẽ được hàn một hoặc nhiều đĩa Ringlock (đĩa hoa thị/đĩa hình bát giác/bát đĩa ringlock). Đầu ống có gắn ống nối ngoài D49 hay D60 tùy yêu cầu công trường để liên kết các cây chống theo phương cao.
Số lỗ trên đĩa có thể là 4 lỗ (thường dùng tại Việt Nam và Đông Nam Á) hoặc 8 lỗ (phổ biến quốc tế).

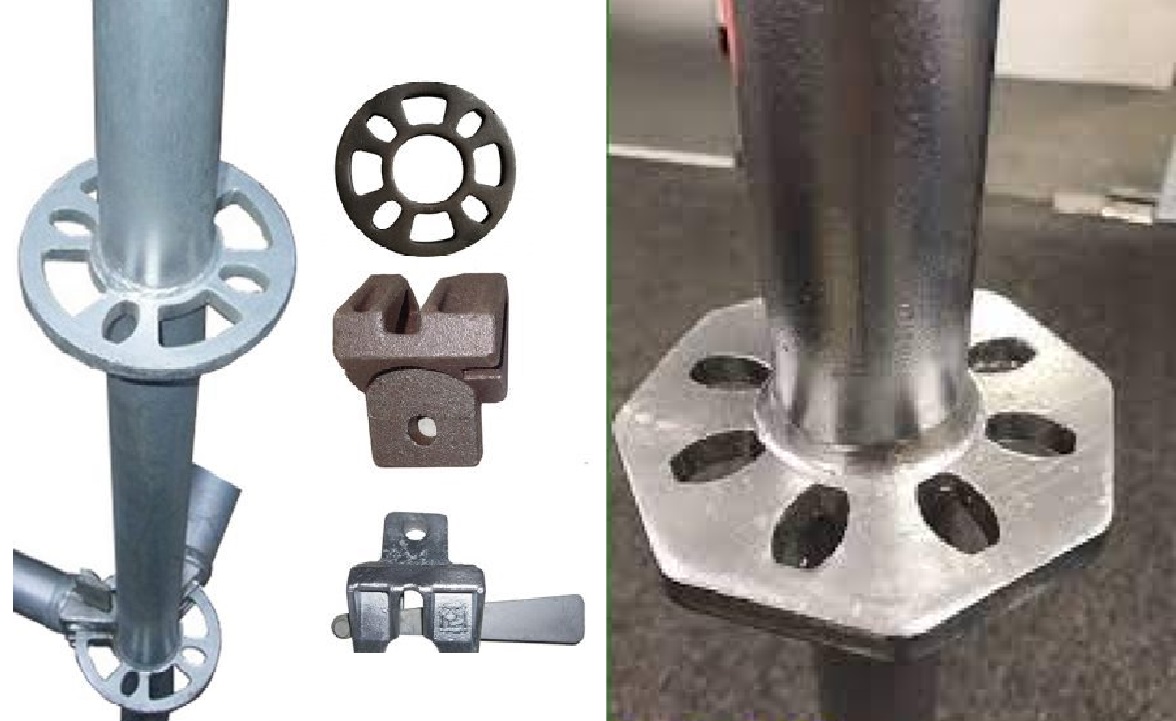

Hình ảnh mô tả chi tiết đĩa Ringlock (hoa thị) dùng trong hệ giàn giáo, đĩa giàn giáo ringlock, giàn giáo đĩa đà nẵng

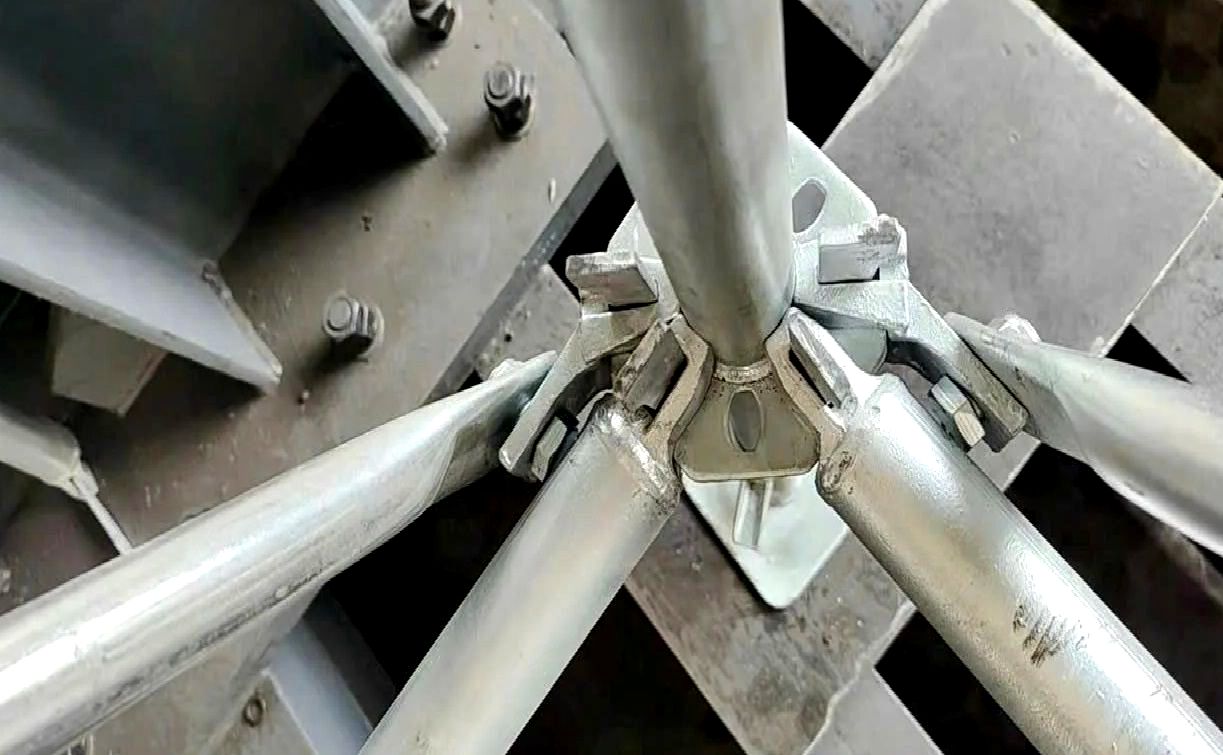

Thanh giằng ngang (Ledger):

Dùng để nối các cây chống đứng lại cùng nhau, giúp gia tăng độ cứng và ổn định cho hệ thống giàn giáo.
Làm từ ống sắt, đường kính thường D42, D49 hoặc D60.
Có các chiều dài tiêu chuẩn (ví dụ: 0,45m, 0,95m, 1,15m, 1,45m).
Độ dày ống khoảng chừng 1.8mm-2ly.
Đầu thanh giằng có lỗ hoặc được gắn chốt nêm khóa liên kết với đĩa Ringlock.

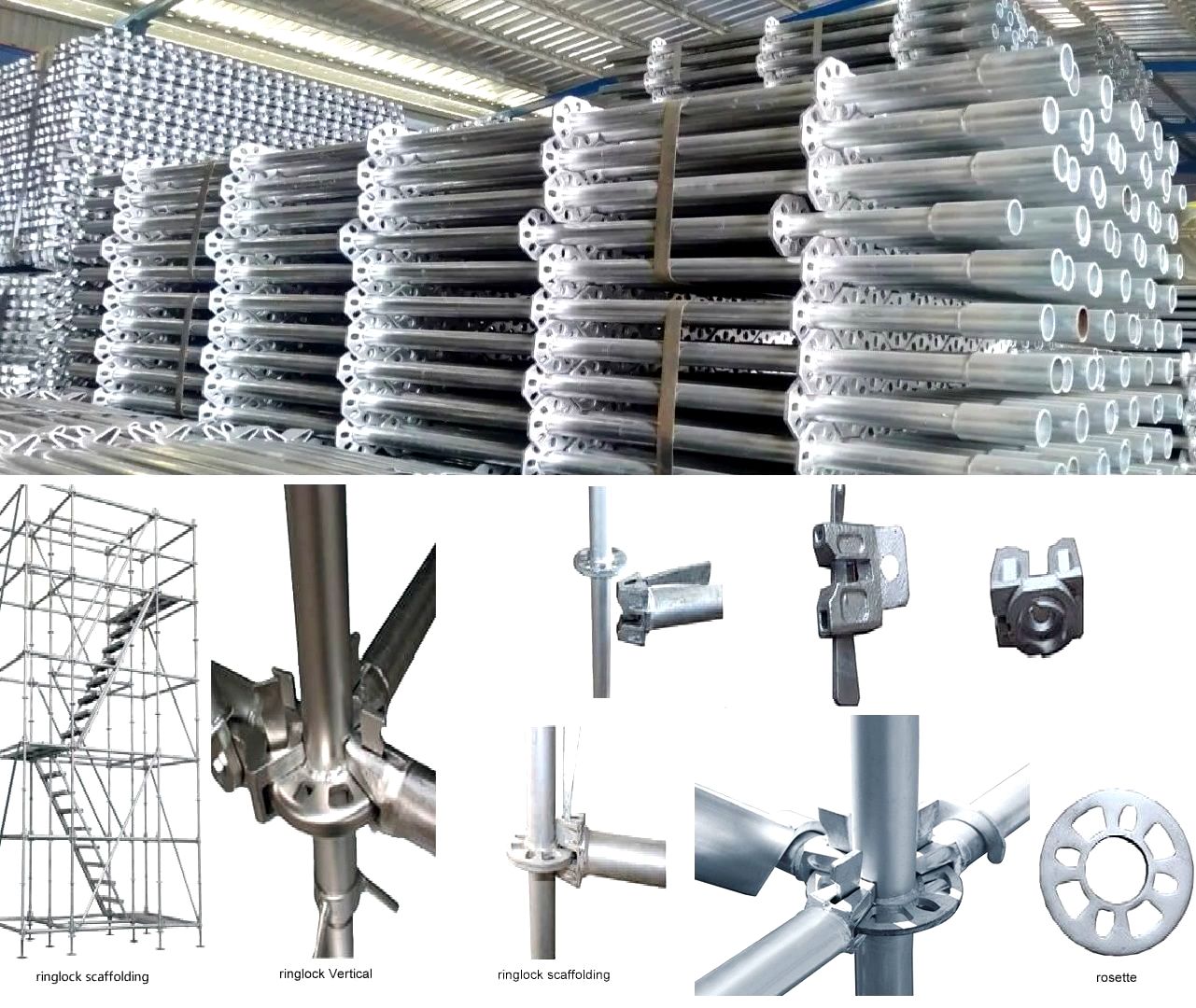

Giàn góa đĩa ringlock tại Đà Nẵng, bán giàn giáo ringlock chất lượng cao

Thanh giằng chéo (Brace):

Dùng để gia tăng chịu lực theo phương chéo, cố định góc 90 độ và giảm rung lắc hệ thống.
Đường kính ống là D34 hoặc D42.
Kích thước phụ thuộc yêu cầu công trình và khoảng cách trụ đứng.

Chống đà giữa (Mid-span Support):

Dùng để nâng đỡ thanh đà giữa khi thi công đổ sàn, giúp tiết kiệm chi phí vật tư và thi công. Thường dài 1,2m.
Chống consô biên (Cantilever Support):
Dùng chống khi thi công phần dầm biên hoặc cạnh sàn. Kết hợp với giằng ngang, cây đứng tạo tam giác. Dài khoảng 1,2m.

Kích chân (Base Jack):
Là phần đặt dưới đáy, giúp điều chỉnh cao độ ban đầu hệ giàn giáo. Dài khoảng 500mm.

Kích đầu U (U Head Jack):
Đặt trên đỉnh giàn giáo, đỡ dầm, kết cấu sàn hoặc các phần cố định khác.

Mâm giàn giáo (Scaffold Deck):
Là sàn công nhân thao tác, thường có móc và khóa an toàn gắn vào cầu ngang.

Phụ kiện khác:
Chốt chữ D, bát chuồn, chốt tầng, chốt nêm, v.v.

3. Ưu và hạn chế giàn giáo Ringlock:

Ưu điểm:
Độ an toàn rất cao, do bát giáo đĩa dùng con nêm và chốt chặn do đó không bung, không tụt cây nêm khi sử dụng.
Lắp dựng nhanh, đơn giản
Điều chỉnh linh hoạt theo chiều cao, công trình
Giảm chi phí tổng thể
Không gian gọn gàng, đẹp mắt
Tải trọng cực lớn, lớn nhất trong các loại giàn giáo hiện nay
Tuổi thọ sử dụng lâu, chống gỉ, chống cháy và bền bỉ

Giàn giáo ring lock chất lượng cao có đĩa dày 10ly, hoa thị dày 8 li, đĩa ringlock

Nhược điểm:
Chi phí ban đầu lớn hơn giàn giáo truyền thống khác
Cần được bảo dưỡng đều đặn
Phải đào tạo người dùng đúng kỹ thuật

Tóm lại, giàn giáo Ringlock là hệ thống tiên tiến, mang lại hiệu quả cao về an toàn, linh hoạt và thi công nhanh chóng, phù hợp xu hướng hiện đại khi thi công.
