Cách lắp đặt dầm treo giáo bao che

Tiêu chuẩn kỹ thuật và cách lắp đặt dầm treo giáo bao che lưới hứng. Bài viết sau đây mình sẽ đi vào chi tiết về tiêu chuẩn kỹ thuật thi công dầm treo giàn giáo nhé.

1. Tiêu chuẩn kỹ thuật của dầm treo giáo bao che

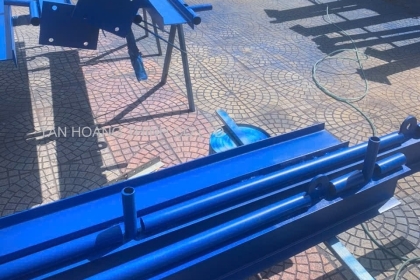

Dầm treo giáo bao che, thường là dầm I (thường là I150 hoặc các loại có kích thước phù hợp với tải trọng), phải tuân thủ các tiêu chuẩn kỹ thuật và quy định an toàn nghiêm ngặt để đảm bảo an toàn tối đa cho công trình và người lao động. Dưới đây là một số tiêu chuẩn quan trọng:
Về vật liệu: Thép chế tạo dầm phải đạt tiêu chuẩn chất lượng, không bị rạn nứt, biến dạng, hoặc ăn mòn.
Các mối hàn phải chắc chắn, đảm bảo chịu lực tốt.

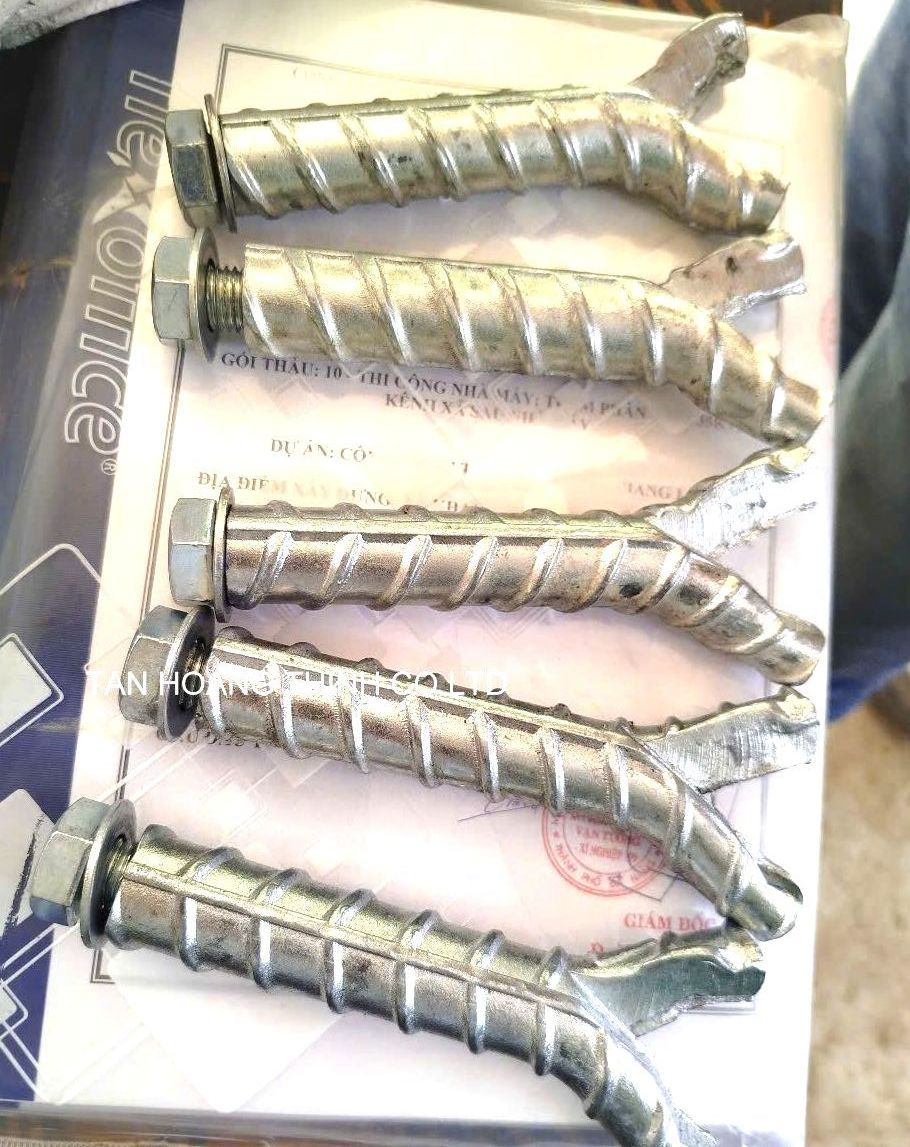

Bulong đuôi cá D25x150mm dùng ốc M16, bu lông đuôi cá là thiết bị treo dầm cực kì hiệu quả

Về kết cấu:
Độ bền chắc: Dầm phải đủ bền chắc để chịu được toàn bộ tải trọng của hệ giàn giáo bao che, bao gồm trọng lượng bản thân giàn giáo, lưới bao che, tải trọng gió, và tải trọng do công nhân, vật liệu thi công.
Độ cứng và ổn định: Kết cấu tổng thể (dầm, hệ liên kết, giàn giáo) phải đủ độ cứng và ổn định không gian trong suốt quá trình lắp dựng và sử dụng, tránh rung lắc, lật đổ.
Kích thước: Chiều dài dầm phải phù hợp với thiết kế, thường từ 1.5m đến 4.2m tùy theo yêu cầu của công trình. Tiết diện dầm (ví dụ: I150) phải đảm bảo khả năng chịu lực.
Mặt bích và lỗ bu lông: Dầm thường có mặt bích (bản mã thép) với các lỗ khoan sẵn để liên kết với các bu lông neo được đổ ngầm trong bê tông. Mặt bích và bu lông phải được tính toán để đảm bảo khả năng chịu cắt và nhổ.
Cơ cấu neo giữ: Đuôi dầm treo phải có cơ cấu neo chặt vào kết cấu công trình (thường là vào kết cấu mái hoặc sàn bê tông) để chống lật và chuyển dịch. Có thể sử dụng cáp giằng chéo hoặc đối trọng nếu cần.
Khoảng cách lắp đặt: Khoảng cách giữa các dầm treo phải được tính toán kỹ lưỡng dựa trên tải trọng và loại giàn giáo sử dụng, đảm bảo phân bổ đều tải trọng.

Yêu cầu an toàn chung:

Giàn giáo (kể cả dầm treo) phải được lắp đặt và ổn định vào các bộ phận kết cấu vững chắc của công trình, không được neo vào các bộ phận có tính ổn định kém như lan can, ban công, mái đua.
Phải có hệ thống chống sét đối với giàn giáo cao bằng kim loại.
Dầm treo và giàn giáo chỉ được đưa vào sử dụng khi đã được kiểm tra, nghiệm thu và đảm bảo tuân thủ các quy định về an toàn lao động.
TCVN 13662:2023 là tiêu chuẩn mới nhất về giàn giáo và yêu cầu an toàn tại Việt Nam mà bạn có thể tham khảo.

2. Cách lắp đặt dầm treo giáo bao che

Quy trình lắp đặt dầm treo giáo bao che cần được thực hiện cẩn thận theo đúng bản vẽ thiết kế và các biện pháp thi công an toàn đã được duyệt. Dưới đây là các bước cơ bản:
Bước 1: Khảo sát và thiết kế thống kê các cách lắp đặt dầm treo giáo bao che
Kỹ sư sẽ khảo sát hiện trạng công trình, xác định vị trí chính xác của các dầm treo trên bản vẽ dựa trên tải trọng, kích thước giàn giáo và đặc điểm kết cấu.
Lập bản vẽ chi tiết vị trí, số lượng dầm, loại bu lông neo và cách thức liên kết.

Bước 2: Chuẩn bị vật tư và thiết bị khi lắp đặt dầm treo giáo bao che
Kiểm tra chất lượng dầm thép I, bu lông neo, coupler (nếu có), cáp thép giằng, và các dụng cụ thi công (máy hàn, cờ lê, thiết bị nâng hạ...).
Đảm bảo tất cả vật tư đạt tiêu chuẩn và không bị hư hỏng.

Bước 3: Định vị và lắp đặt bu lông neo (trước khi đổ bê tông) - bulong đuôi cá
Đây là bước cực kỳ quan trọng: Trước khi đổ bê tông sàn hoặc dầm, cần định vị chính xác vị trí các bu lông neo hoặc coupler dầm I theo bản vẽ.
Các bu lông/coupler này được cố định chắc chắn vào hệ thống thép sàn/dầm bằng hàn hoặc buộc dây thép, đảm bảo không bị dịch chuyển trong quá trình đổ bê tông.
Các bu lông thường được đặt sát mép tường hoặc vị trí đã được tính toán.

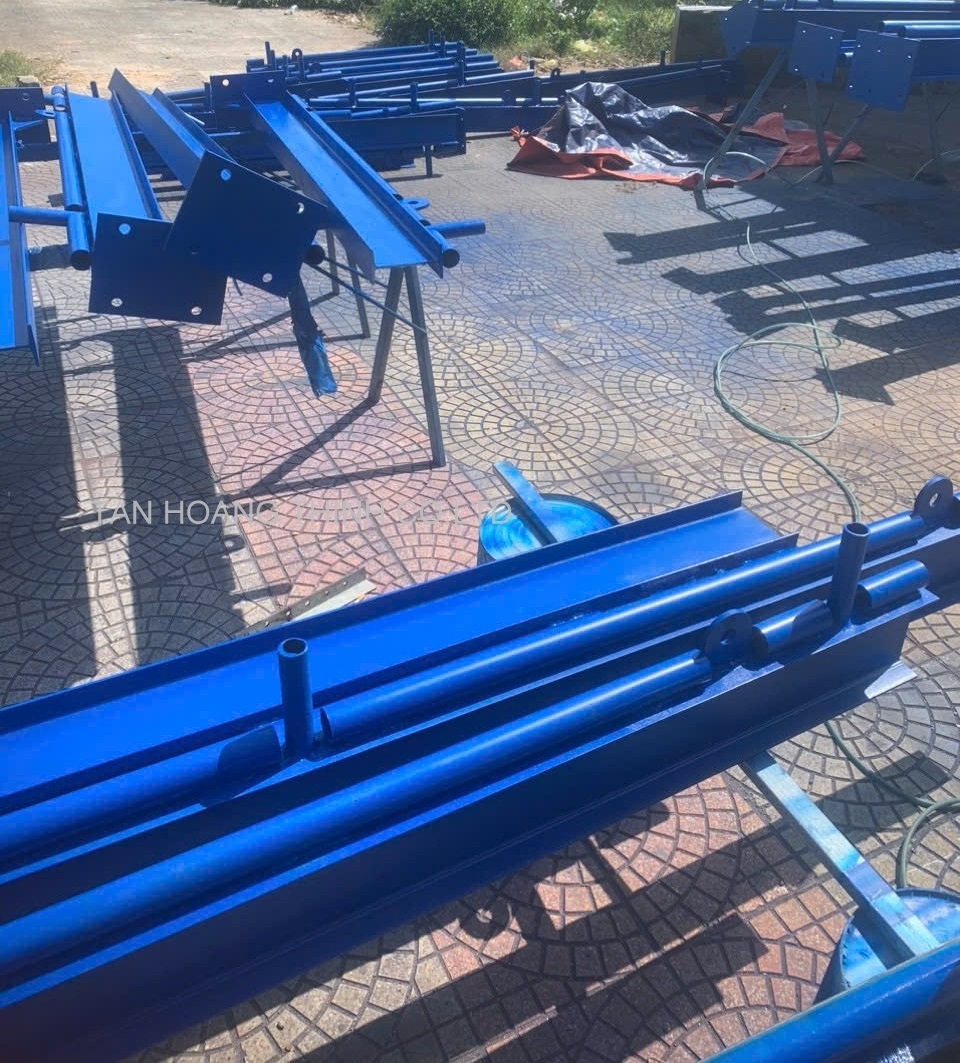

Bước 4: Lắp đặt dầm I vào bu lông neo
Sau khi bê tông đã đạt cường độ yêu cầu, tiến hành lắp đặt dầm I vào các bu lông neo đã được đổ sẵn.
Mặt bích của dầm I sẽ khớp với các bu lông, sau đó được siết chặt bằng đai ốc.
Đảm bảo dầm được đặt thẳng hàng, đúng vị trí và độ cao theo thiết kế.

Bước 5: Neo giữ và giằng dầm treo giáo bao che
Đầu dầm hướng vào phía trong công trình cần được neo giữ chắc chắn vào kết cấu bê tông (sàn, dầm hoặc cột) bằng các thanh thép giằng hoặc cáp thép. Điều này giúp dầm không bị lật hoặc trượt ra ngoài khi chịu tải.
Có thể sử dụng thêm các vấu định vị hoặc đối trọng ở đuôi dầm để tăng cường độ ổn định.

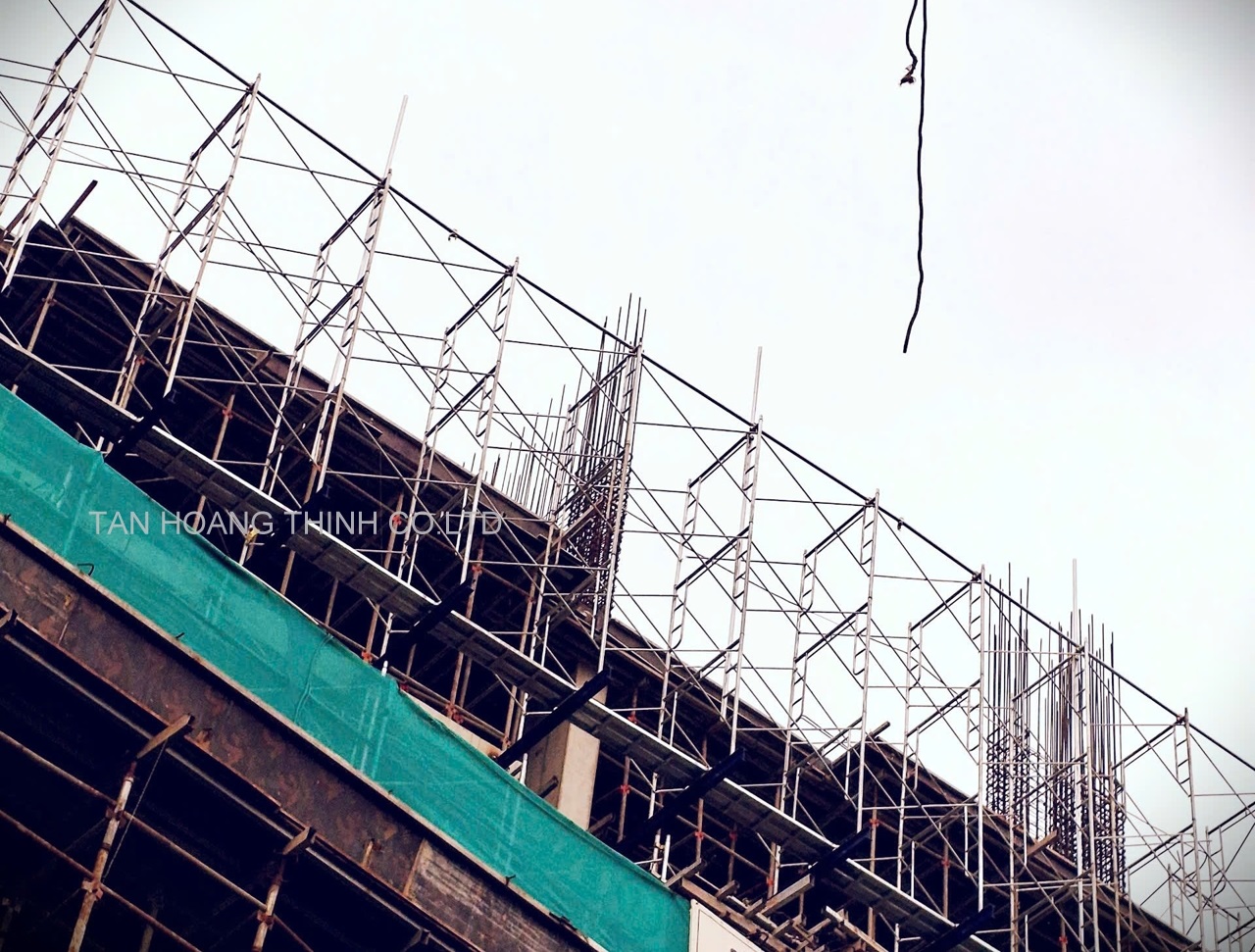

Bước 6: Lắp dựng hệ giàn giáo bao che, cách lắp đặt dầm treo giáo bao che
Sau khi các dầm treo đã được lắp đặt và neo giữ chắc chắn, tiến hành lắp dựng hệ khung giàn giáo từ các dầm này.
Lắp đặt các thanh đứng, thanh ngang, thanh giằng chéo, sàn thao tác, và lan can bảo vệ theo đúng quy trình.
Đảm bảo các mối liên kết giữa các bộ phận giàn giáo với nhau và với dầm treo là chắc chắn.

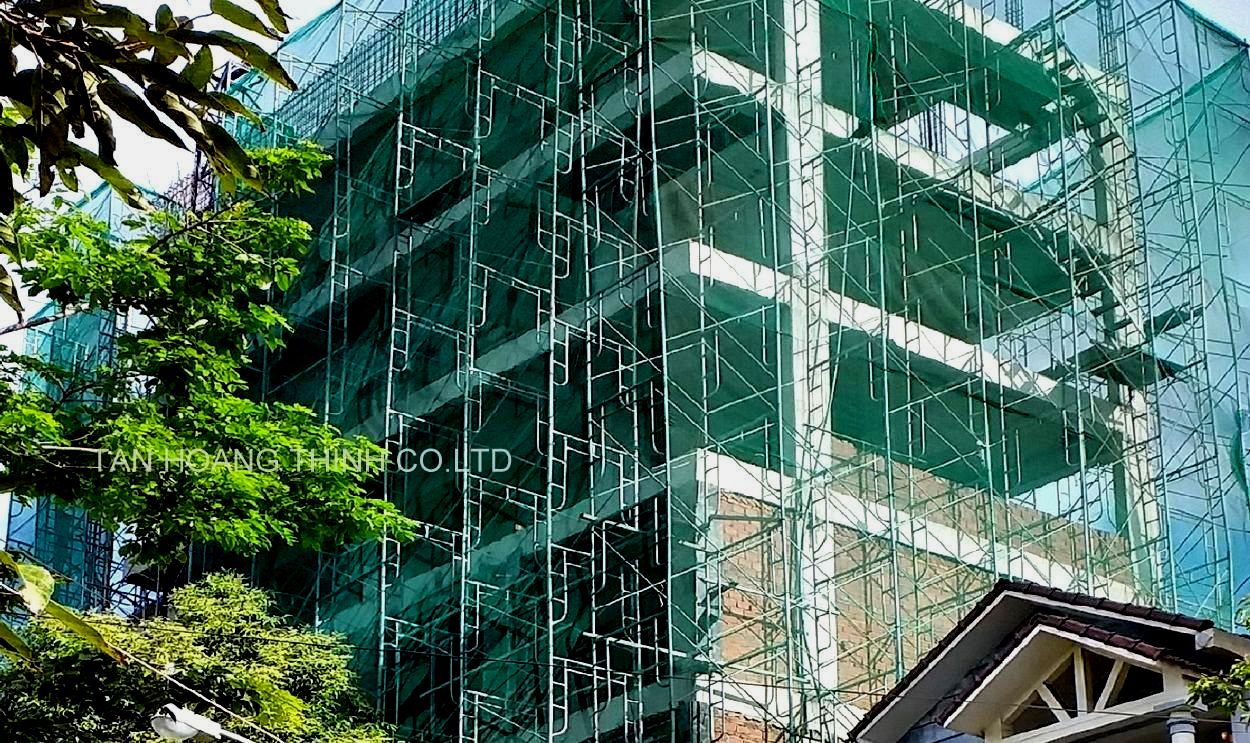

Bước 7: Lắp đặt lưới bao che
Cuối cùng, căng và cố định lưới bao che xung quanh hệ giàn giáo. Đảm bảo lưới được căng đều, che kín toàn bộ khu vực thi công và được neo chắc chắn để không bị gió thổi bay.

Bước 8: Kiểm tra và nghiệm thu
Trước khi đưa vào sử dụng, toàn bộ hệ thống dầm treo và giàn giáo bao che phải được kiểm tra kỹ lưỡng bởi người có chuyên môn và nghiệm thu theo quy định.
Kiểm tra độ thẳng đứng, độ bằng phẳng, độ cứng vững, các mối liên kết, hệ thống neo giữ, và khả năng chịu tải.

Lưu ý thi công giàn giáo bao che:

Việc thi công dầm treo và giàn giáo bao che phải do đơn vị có chuyên môn, kinh nghiệm thực hiện và dưới sự giám sát chặt chẽ của kỹ sư.
Công nhân tham gia lắp đặt phải được huấn luyện đầy đủ về an toàn lao động và được trang bị đầy đủ thiết bị bảo hộ cá nhân (PPE) như mũ bảo hiểm, giày bảo hộ, găng tay, dây an toàn.
Không được thay đổi kết cấu giàn giáo hoặc dầm treo đã được thiết kế.
Thường xuyên kiểm tra tình trạng của giàn giáo, bulong neo, bảng mã, mối hàn nối... đặc biệt sau những cơn mưa lớn hoặc gió mạnh.

Hy vọng thông tin này giúp bạn hình dung rõ hơn về dầm treo giáo bao che và tầm quan trọng của nó trong xây dựng
