Quy chuẩn lắp đặt hệ thống giàn giáo nêm, tiêu chuẩn lắp đặt giáo nêm hệ thống giáo cốp pha

Chuẩn bị mặt bằng thi công hệ giàn giáo:

Mặt bằng thi công phải bằng phẳng, ổn định, bề mặt đặt cây chống phải cứng, không bị sụt lún.
Nếu đặt trên nền đất yếu, phải làm đế để chịu đựng trọng lực (đế bê tông, gỗ, thép…).
Đối với hệ thống giàn đà chống giáo nêm chịu đựng thời gian dài, xác định thu công lâu phải có hệ thống thoát nước tránh ngập gây mục mọt chân và các mối hàn nối.

Khoảng cách lắp đặt (tham khảo):

Hạng mục giàn giáo, khoảng cách khuyến nghị
Khoảng cách trung bình (tham khảo) giữa các cây nêm chống đứng: 0.9m – 1.2m tùy theo chỉ định của công trình có thể khoảng cách cự ly rộng hay hẹp hơn.
Khoảng cách trung bình (tham khảo) giữa các tay giằng ngang : 0.5m – 1.5m tùy điều kiện yêu cầu kỹ thuật thi công

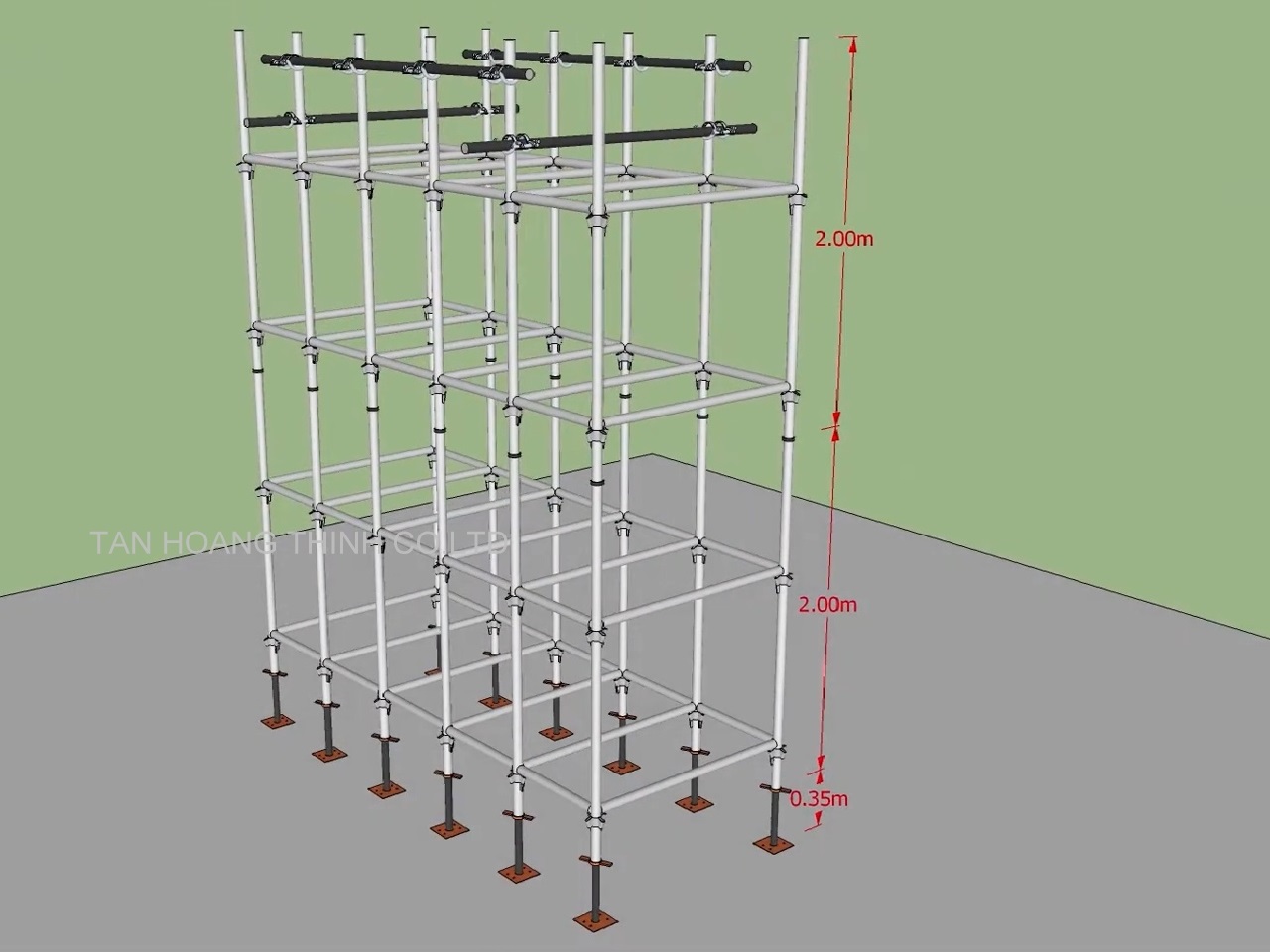

Chiều cao tầng giàn giáo nêm trung bình (tham khảo) thường cao 2.5m – 3.5m/tầng/không nên nối quá nhiều (tốt nhất nên chọn cây nguyên hoặc nối bằng ống nối thì dưới 3 khớp nối ống)
Độ vươn ra ngoài (console): Không quá 40 cm nếu không gia cố.

Quy tắc lắp dựng giàn giáo nêm:

Lắp theo trình tự từ dưới lên trên.
Liên kết chặt chẽ, đúng chiều, đúng khớp, đúng vị trí.
Bắt buộc sử dụng đầy đủ khóa chốt, nêm.
Sử dụng kích tăng ở chân để điều chỉnh cao độ.
Dùng giằng chéo và neo tường (nếu > 4m) để tăng ổn định do dễ ngã ngang.

Neo giằng – chống đổ - khóa cùm:

Cứ mỗi 4 – 6m chiều cao, phải có giằng neo vào kết cấu công trình hoặc dùng hệ chống đỡ phụ.
Cứ chiều dài biên và đường chéo các trụ chống liên kết cần có cùm khóa xoay khóa ống tuýp với chân trụ để hạn chế việc ngã đổ ngang
Tùy điều kiện gió, tải trọng, các kỹ sư, chủ thầu tính toán sử dụng để gia cố thêm.

Yêu cầu an toàn quy chuẩn lắp đặt hệ thống giàn giáo nêm.

Người lắp đặt (tùy yêu cầu từng nhà thầu) được đào tạo an toàn lao động, có các chứng chỉ, hoặc đào tạo nghề
Kiểm tra thiết bị trước khi thi công: không cong vênh, không toát ống, không han gỉ, nứt vỡ hoặc có dấu hiệu biến dạng.
Giàn giáo sau khi lắp phải nghiệm thu an toàn trước khi sử dụng.
Không để hóa chất có hại gây ảnh hưởng đến kết cấu thép giàn giáo

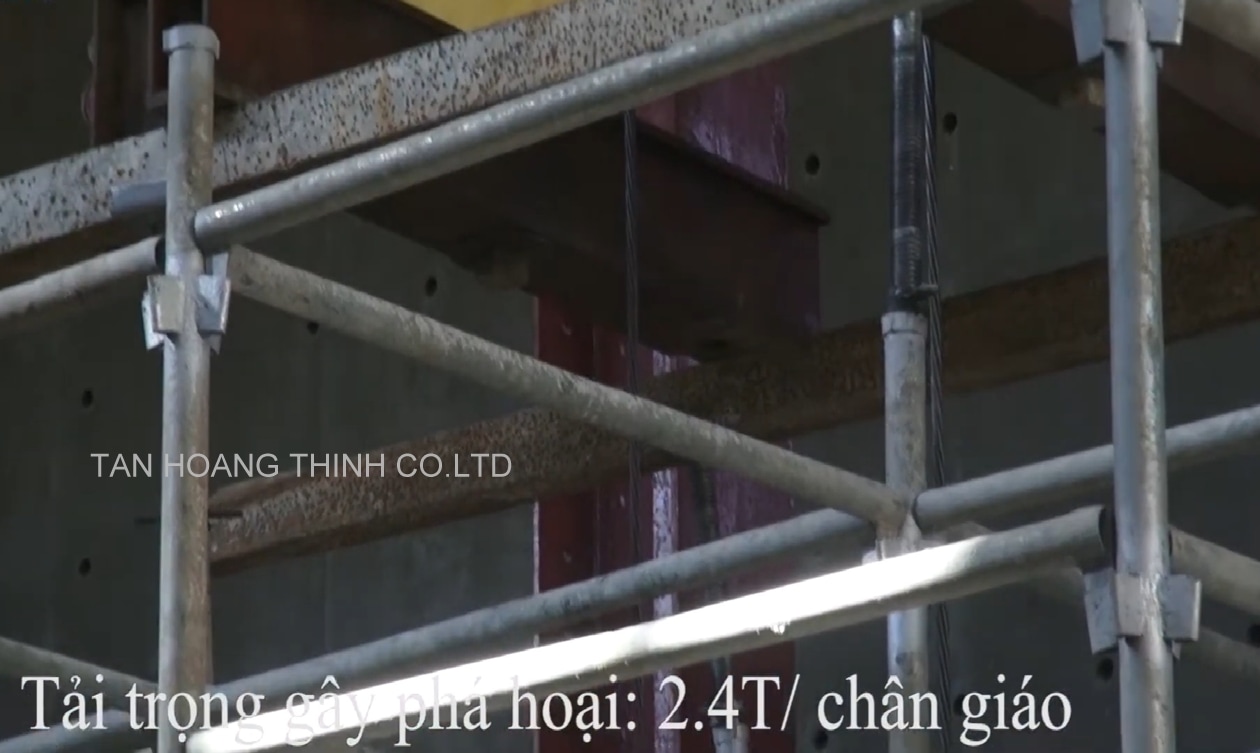

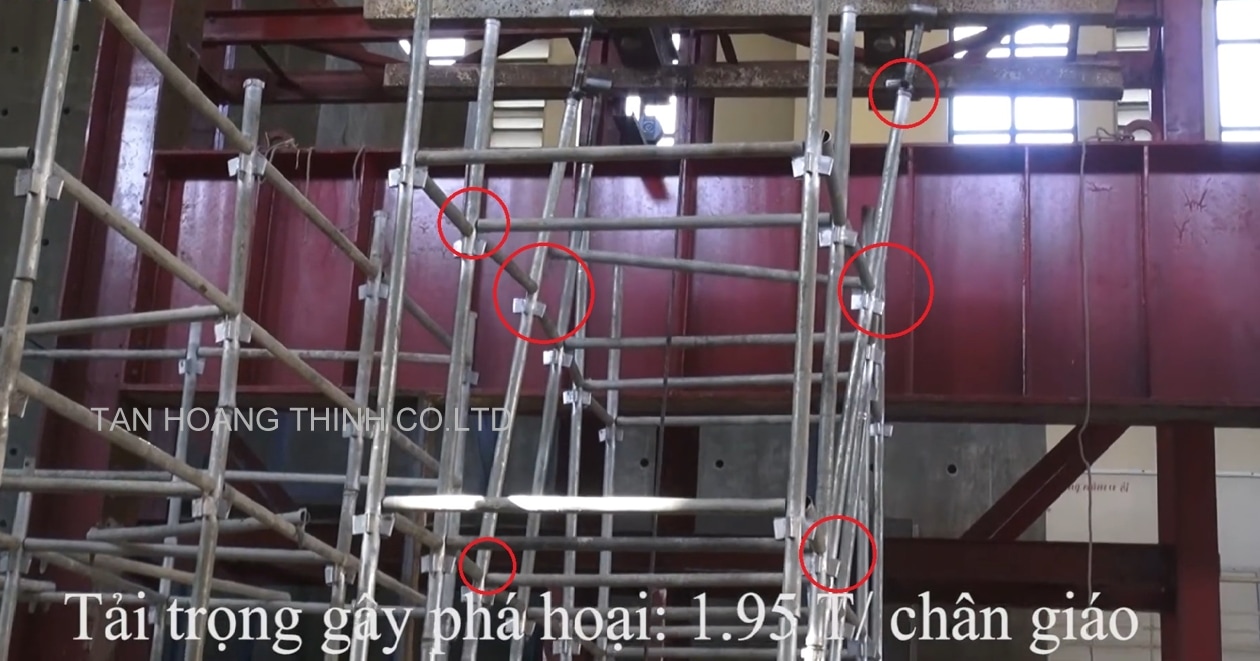

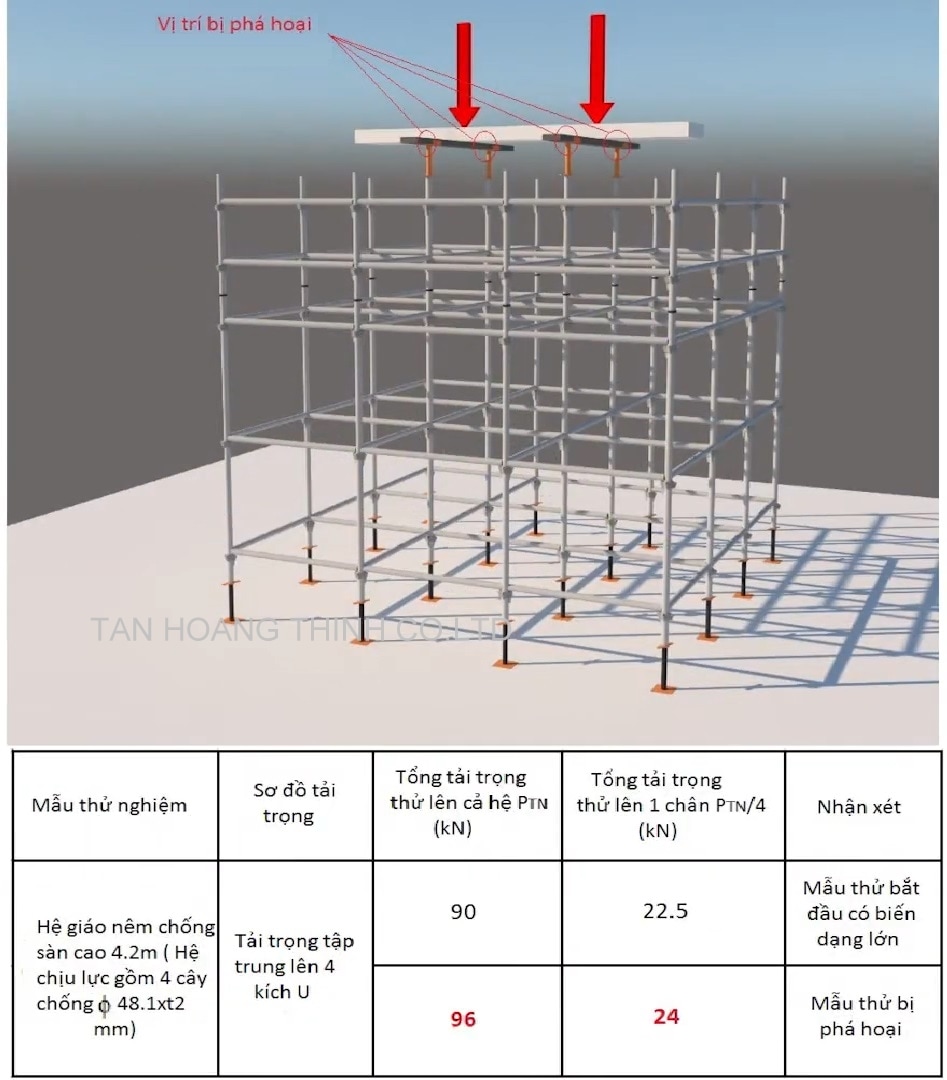

Cấm chất tải quá mức thiết kế (ở điều kiện nào đó, giàn giáo trụ giáo nêm chịu đựng dưới 2 tấn do đó bạn cần tính toán lực tải và chia đều).
Có lan can, sàn thao tác, cầu thang nếu sử dụng làm sàn công tác.
Giàn giáo cũ cần phải kiểm tra kỹ càng trước khi sử dụng, khuyến cáo bạn nên sử dụng giáo mới để đảm bảo an toàn.

Cấu tạo hệ giàn giáo nêm, hệ giàn giáo nêm, Biện Pháp Thi Công và An Toàn Hệ Thống Giàn Giáo Nêm:

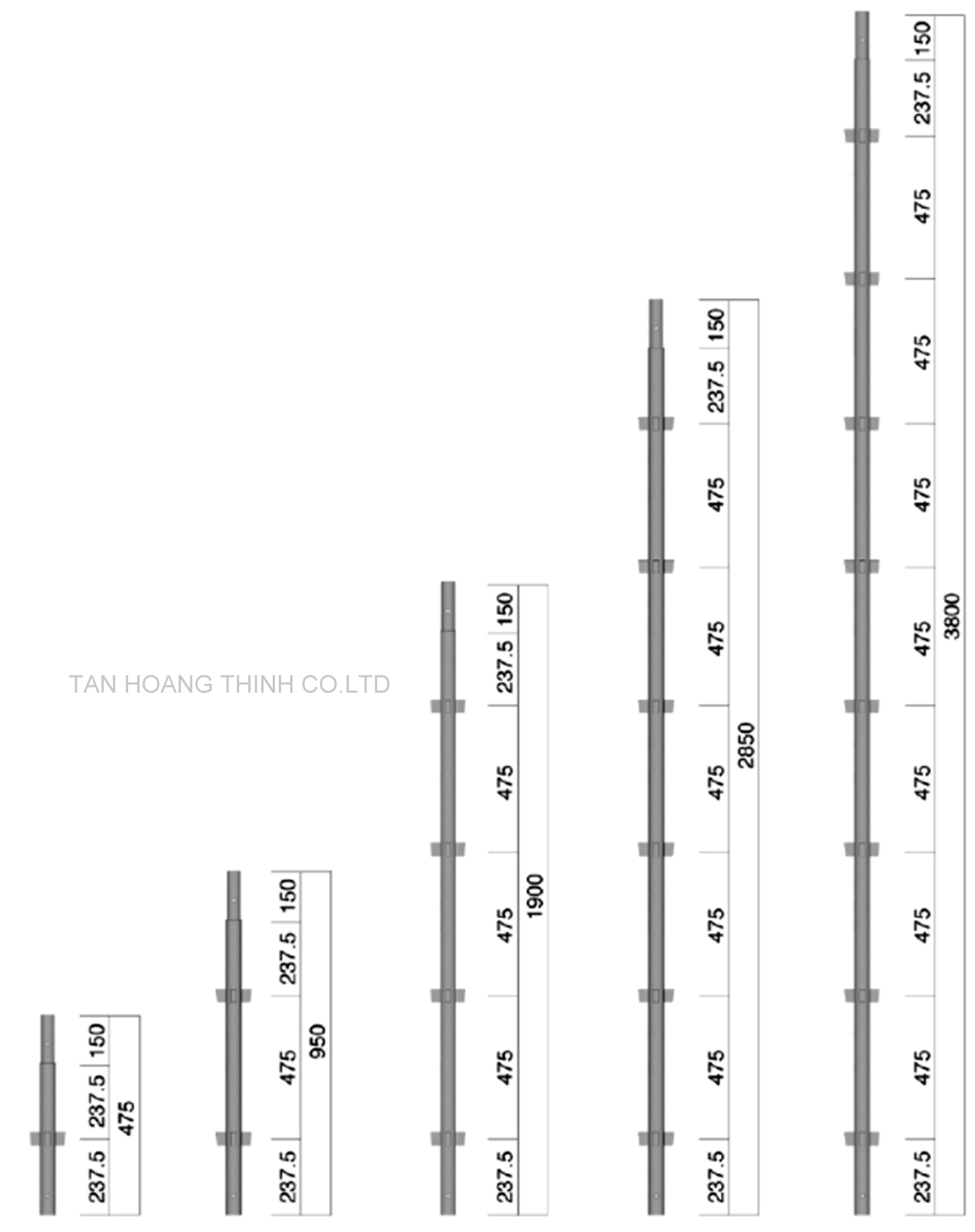

Chống đứng (ống đứng): Có đĩa liên kết (ringlock) hoặc có cạnh khế liên kết (đối với giáo nêm)

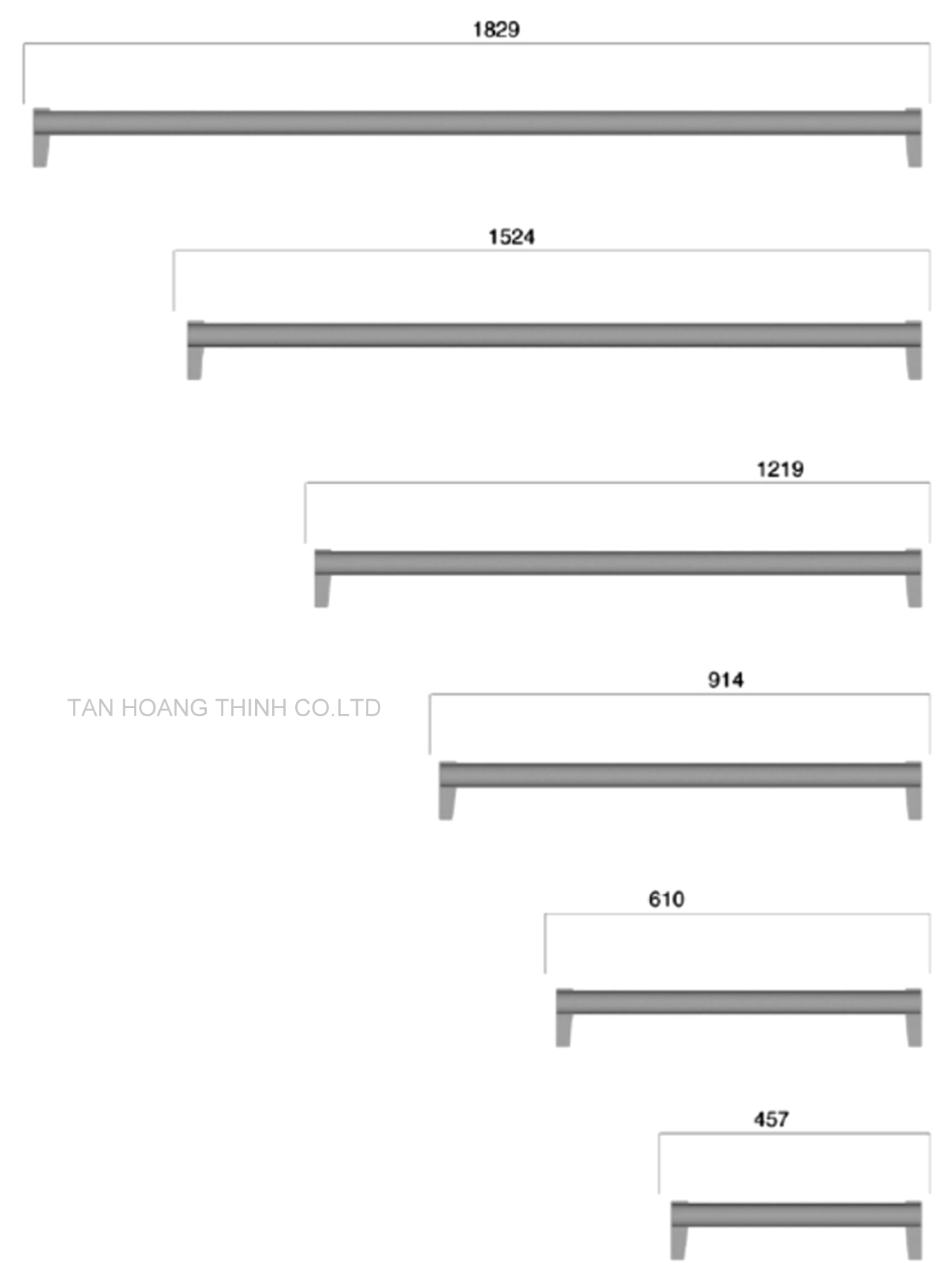

Thanh giằng ngang (thanh nêm): Liên kết bằng cơ cấu chốt nêm, then nem,
Giằng chéo: Tăng cứng hệ kết cấu.
Chân đế và kích tăng: Để điều chỉnh cao độ, tạo độ ổn định.

Giàn Giáo Nêm – Yêu Cầu Lắp Đặt và Nghiệm Thu Biện Pháp Thi Công Lắp Dựng Giàn Giáo Nêm, tiêu chuẩn gia công giáo nêm

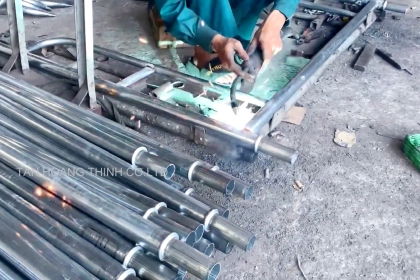

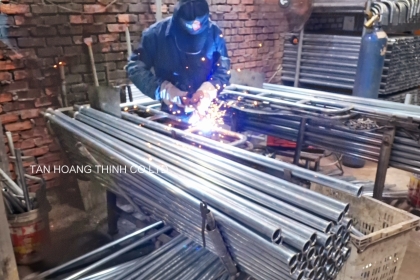

Về nguyên tắc, liên kết được thực hiện bằng hàn hồ quang hoặc hàn CO2, còn kết cấu hàn là hàn chu vi hoặc hàn hai mặt, hoặc phương pháp có cường độ tương đương hoặc cao hơn.
Mài các chi tiết sắc nhọn và các chi tiết biến dạng của các bề mặt hàn và gia công/cắt.
Bộ phận đứng là cấu kiện mà thân chính và mối nối được tích hợp vào nhau.

Các góc ghép của mối nối kiểu múi phải cách nhau 90° và có thể nằm trên một đường thẳng hoặc có dạng bậc thềm.
Chiều dài chồng chéo giữa các đầu nối giàn giáo nêm và thành phần thẳng đứng phải từ 100mm trở lên và phải có lỗ chốt ở cả hai đầu mối nối để chống tách rời, và các đầu chốt để chống tách rời phải không có lỗi kỹ thuật.
Chiều cao lắp đặt vật liệu thép ống dùng làm tay giằng an toàn phải cách sàn làm việc từ 90cm trở lên và 120cm trở xuống. Lan can trung gian phải lắp ở giữa lan can trên và sàn làm việc.
Giàn giáo nêm gồm các cây giáo nêm cạnh khế tứ phía, các thanh giằng lắp theo đường chéo được lắp theo góc từ 40° đến 60° so với mặt phẳng ngang, trên bề mặt ngoài của giàn giáo và được gắn nêm vào các thành phần nằm ngang và thẳng đứng.

Giàn giáo nêm là loại giàn giáo lắp ráp trong đó mỗi thành phần, chẳng hạn như cây dọc, tay giằng ngang và kích tăng, được gia công tại xưởng và lắp ráp tại công trường.

Đây là cấu trúc tạm thời hỗ trợ một sàn làm việc, được lắp đặt để công nhân có thể tiếp cận và làm việc tại công trường trong quá trình làm việc ở độ cao lớn.
Đặc điểm kỹ thuật: (Thay đổi tùy theo từng loại. Xin hãy gọi hotline công ty để được tư vấn các chi tiết)
Trụ đứng (Dọc): Thuật ngữ này dùng để chỉ bộ phận được dựng thẳng đứng khi lắp ráp giàn giáo để chuyển tải trọng phía trên của giàn giáo xuống phần bên dưới.
Xà ngang (dầm ngang): Dùng để kết nối theo chiều ngang nhằm ngăn cong vênh của các thành phần dọc.
Cùm khóa: Kết nối và cố định các bộ phận ngang và dọc để chịu được tải trọng xoắn hoặc ngang.
